FNIRSI

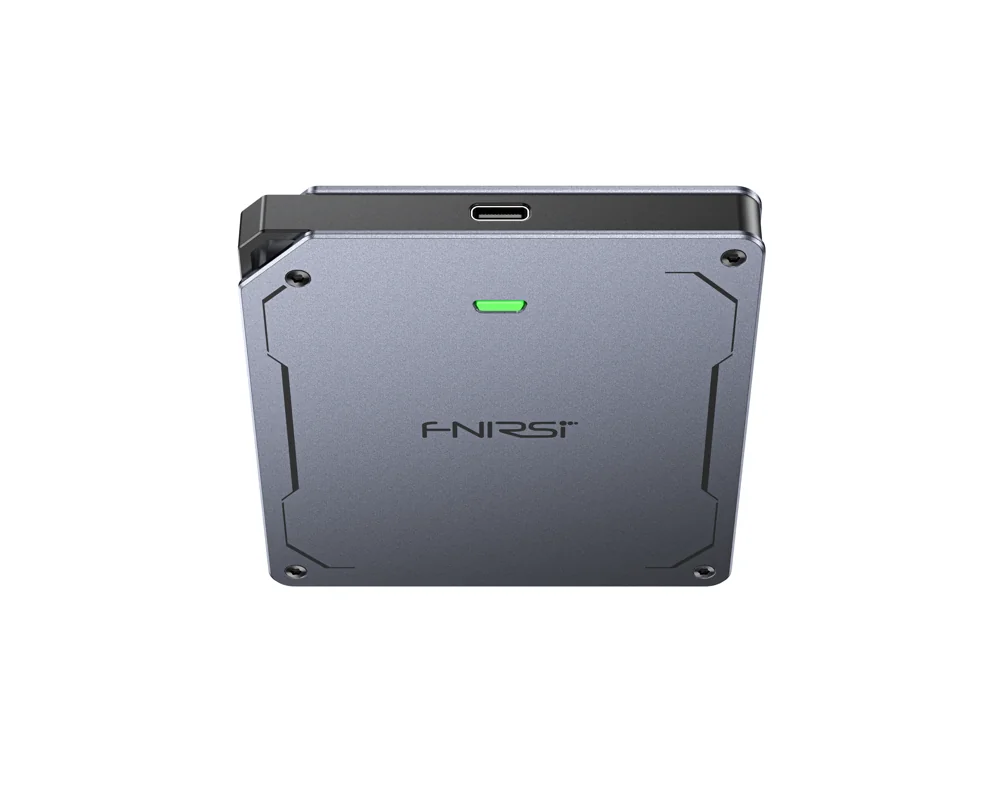

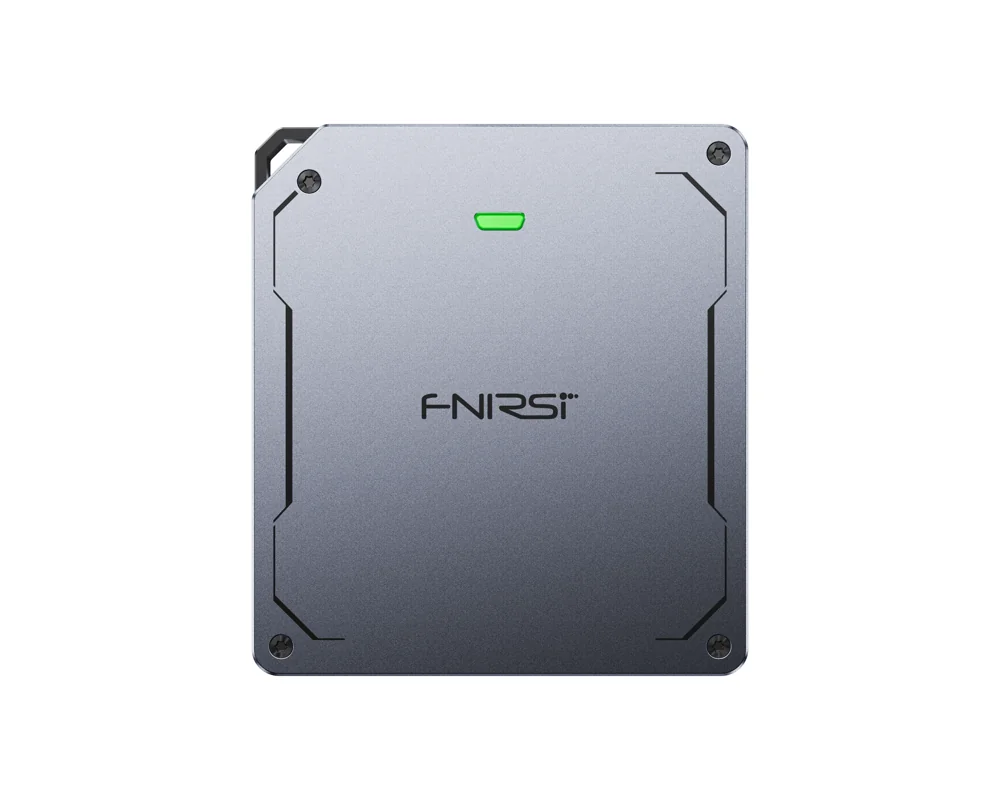

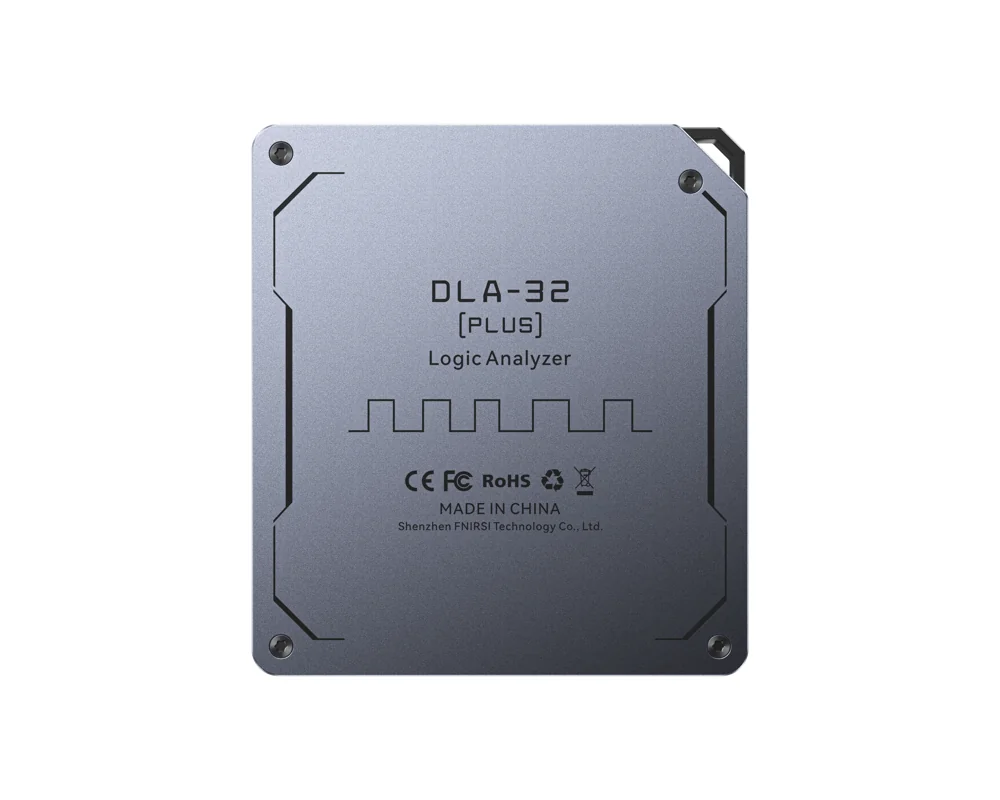

FNIRSI DLA-32 Plus ロジックアナライザー
デジタル回路の信号をPCで記録・表示・解析するロジックアナライザーです。時間関係とプロトコルの確認に使用します。
主な特長
- デジタル回路の信号をPCで記録・表示・解析するロジックアナライザーです。時間関係とプロトコルの確認に使用します。
- 32チャンネルを搭載。バッファモードは最大1 GSa/s（1／8 CH）、250 MSa/s（32 CH）。ストリームモードの全チャンネル記録は最大50 MSa/sです。
- バッファ・ストリーム・Rollモードに対応し、短時間の高速記録と長時間の記録を使い分けられます。
- ハードウェアバッファは4 Gbit。サンプリングレートは使用チャンネル数と記録モードで変わります。
- 立上り・立下り・レベル・任意エッジのトリガーとプロトコル解析に対応。しきい値は−5〜＋5 Vを0.1 V刻みで設定できます。
- 3.3 V、1 Hz〜20 MHzの4チャンネルPWM出力を搭載。USB 3.0ポートに直接接続し、メーカー指定のPCソフトウェアとドライバーで使用します。
関連資料
製品仕様
| 型番 | DLA-32 Plus |
|---|---|
| チャンネル数 | 32 |
| バッファ容量 | 4 Gbit |
| サンプリングレート | 1 GSa/s (1/8 CH) / 250 MSa/s (32 CH) |
| ストリームモード | 50 MSa/s / 32 CH |
| インターフェース | USB 3.0 / 5 Gbit/s |
| PWM出力 | 4 CH / 3.3 V / 1 Hz–20 MHz |
| 外形寸法 | 90 × 81 × 11.5 mm |
ご使用上の注意
- 入力定格は−40〜＋40 Vです。最大入力電圧はロジックしきい値とは異なります。商用電源や高電圧へ直接接続しないでください。
- PCと被試験回路の接地・電位差を確認してからGNDを接続してください。絶縁が必要な場合は用途に適した絶縁方法を用いてください。
- 高速記録はUSB 3.0接続、チャンネル数とPC性能に依存します。USBハブを避け、付属ケーブルで直接接続してください。
- メーカー説明書のPC操作例はWindows向けです。macOS対応を保証するものではありません。ドライバーとソフトウェアの最新版はメーカー資料をご確認ください。

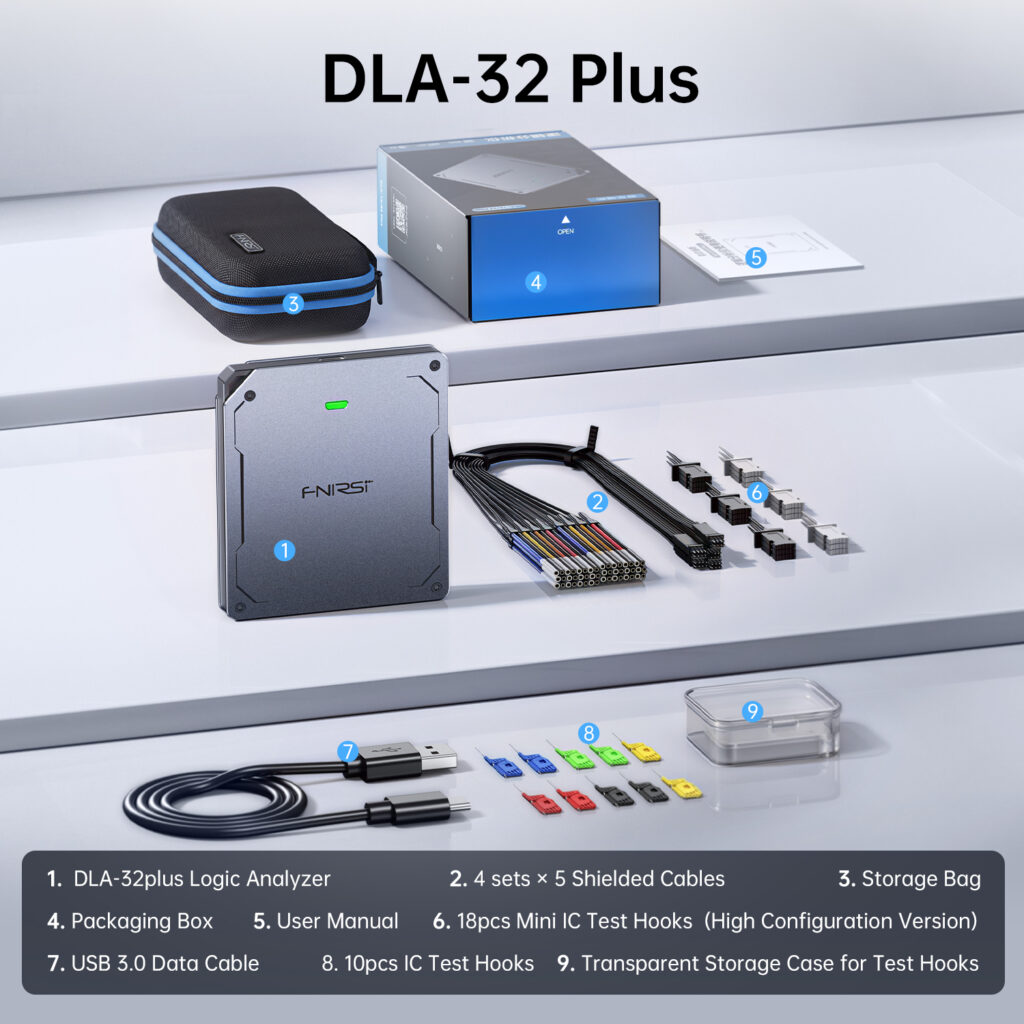

- 付属品と保証は購入時の案内をご確認ください。説明書は日本語版ではありません。
