FNIRSI

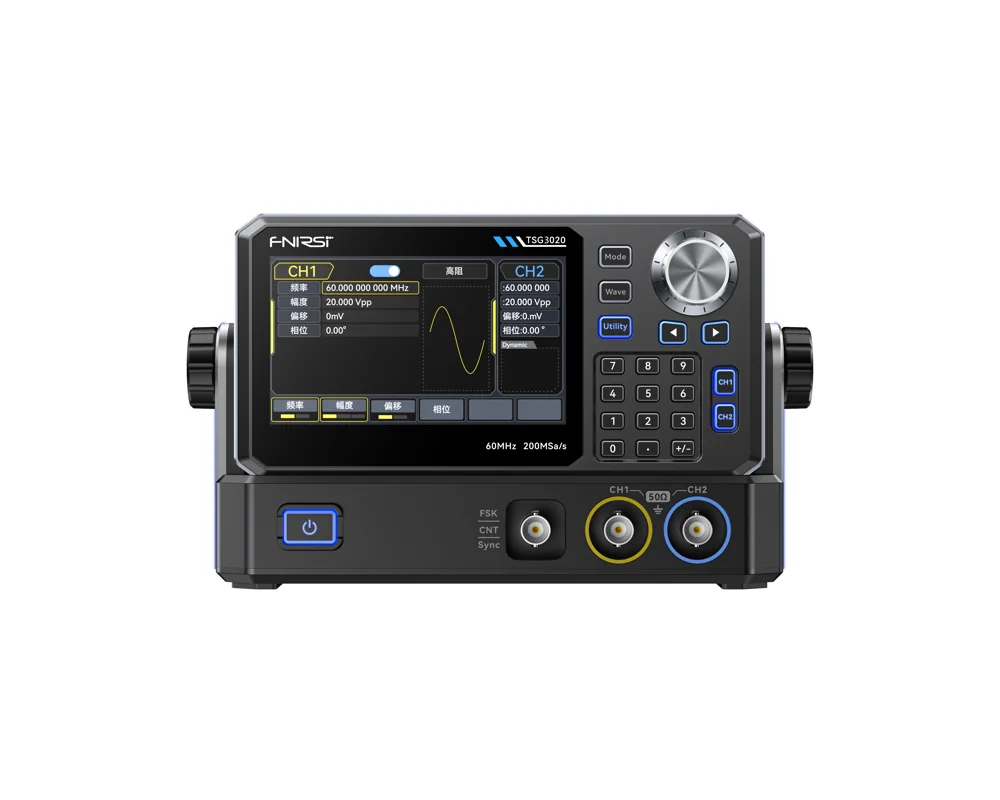

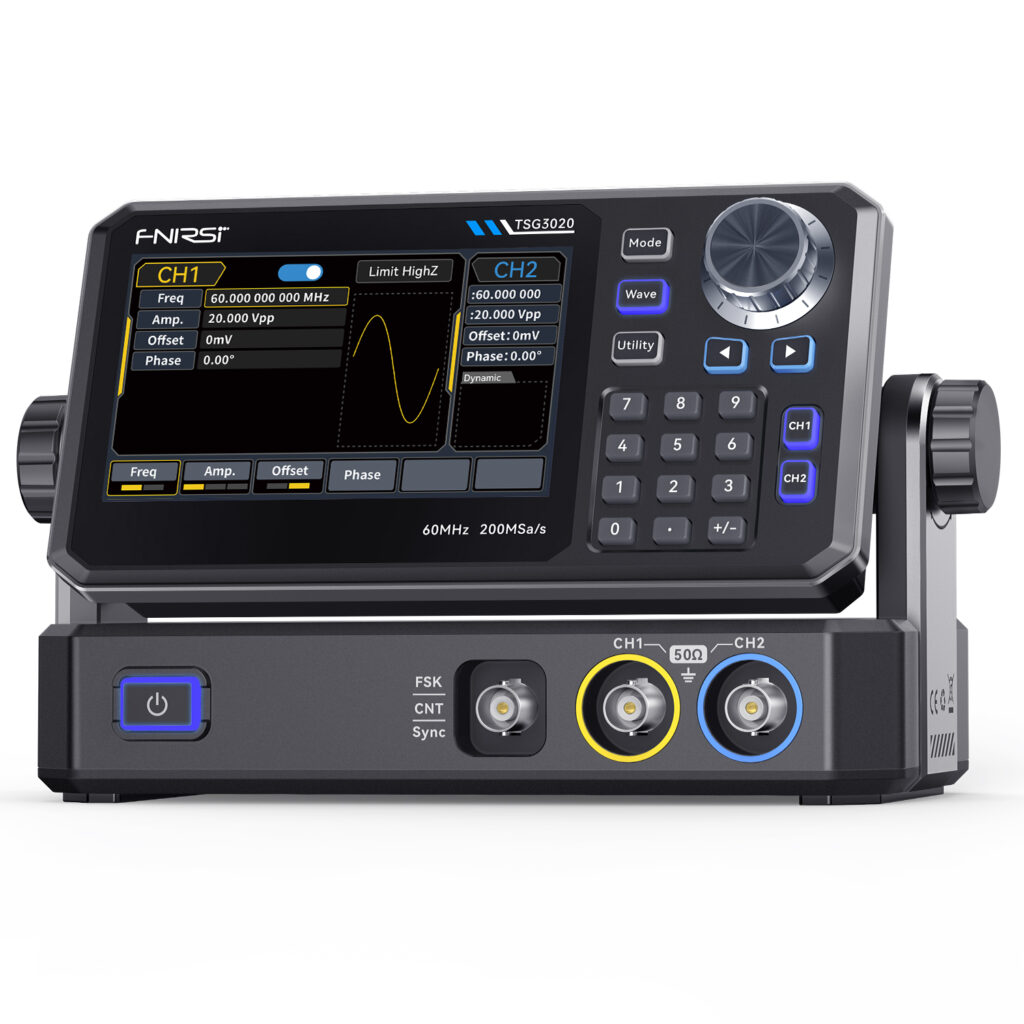

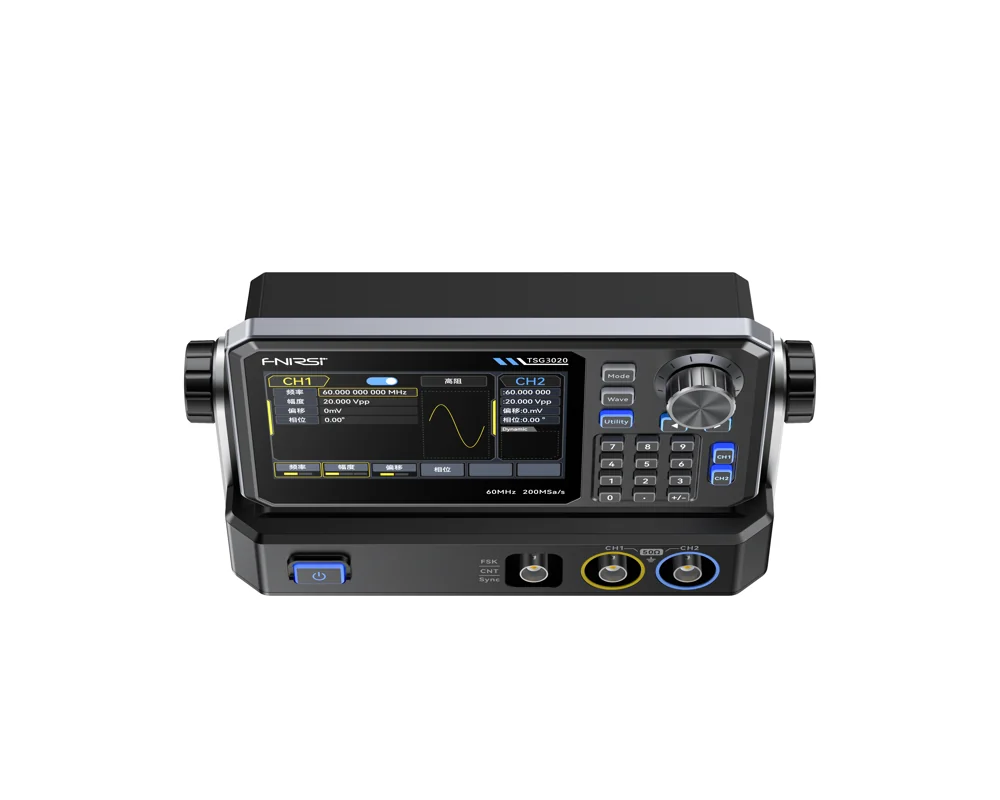

FNIRSI TSG-3020 2チャンネル任意波形発生器
2チャンネルのDDS方式の関数・任意波形発生器です。電子回路へのテスト信号の供給、周波数応答の確認と実験に使用できます。
主な特長
- 2チャンネルのDDS方式の関数・任意波形発生器です。電子回路へのテスト信号の供給、周波数応答の確認と実験に使用できます。
- 正弦波の最大出力周波数は30 MHzです。方形波・パルスは最大24 MHz、ランプは最大20 MHz、任意波形は最大10 MHzです。
- 正弦波・方形波・パルス・ランプ・任意波形・ノイズ・DCに対応。最大周波数は波形によって異なります。
- 200 MSa/s、14 bitのDACを採用し、4 kptsの任意波形と24組の波形を扱えます。
- AM・FM・PM・ASK・PSK・FSK変調とリニア／対数スイープに対応。2チャンネルを個別に設定できます。

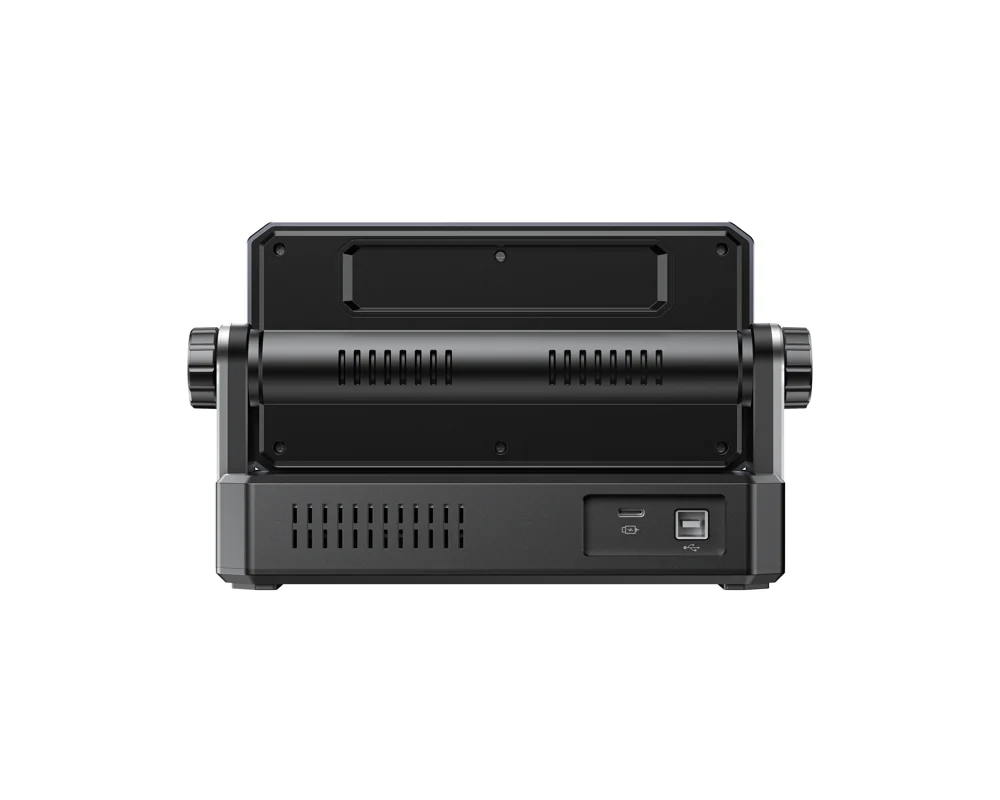

- 4.3インチのタッチ画面と物理キー・ノブで操作。USB DeviceによるPC接続とUSB-C 5 V／2 A給電に対応します。
関連資料
製品仕様
| 型番 | TSG-3020 |
|---|---|
| 方式 | DDS |
| チャンネル数 | 2 |
| 最大出力周波数 | 30 MHz |
| サンプリングレート | 200 MSa/s |
| DAC分解能 | 14 bit |
| ディスプレイ | 4.3″ Touch |
| 波形保存 | 24 |
| 変調 | AM / FM / PM / FSK / ASK / PSK |
| スイープ時間 | 1 ms–500 s |
| 振幅（高インピーダンス負荷、10 MHz未満） | 2 mVpp–20 Vpp |
ご使用上の注意
- 出力振幅は負荷と周波数で変わります。高インピーダンス負荷・10 MHz未満で最大20 Vpp、50 Ω負荷では同条件で最大10 Vppです。
- 接続前に負荷設定、振幅、DCオフセットと端子の接地関係を確認してください。出力端子へ外部電圧を加えず、定格範囲を守ってください。
- 周波数カウンターはTTL互換信号用です。商用電源を直接入力しないでください。
- 性能仕様は校正条件と18〜28 ℃、30分以上の連続運転を前提とします。USB給電でも接地と電位差を確認してください。
- 付属品と保証は購入時の案内をご確認ください。説明書は日本語版ではありません。
