FNIRSI

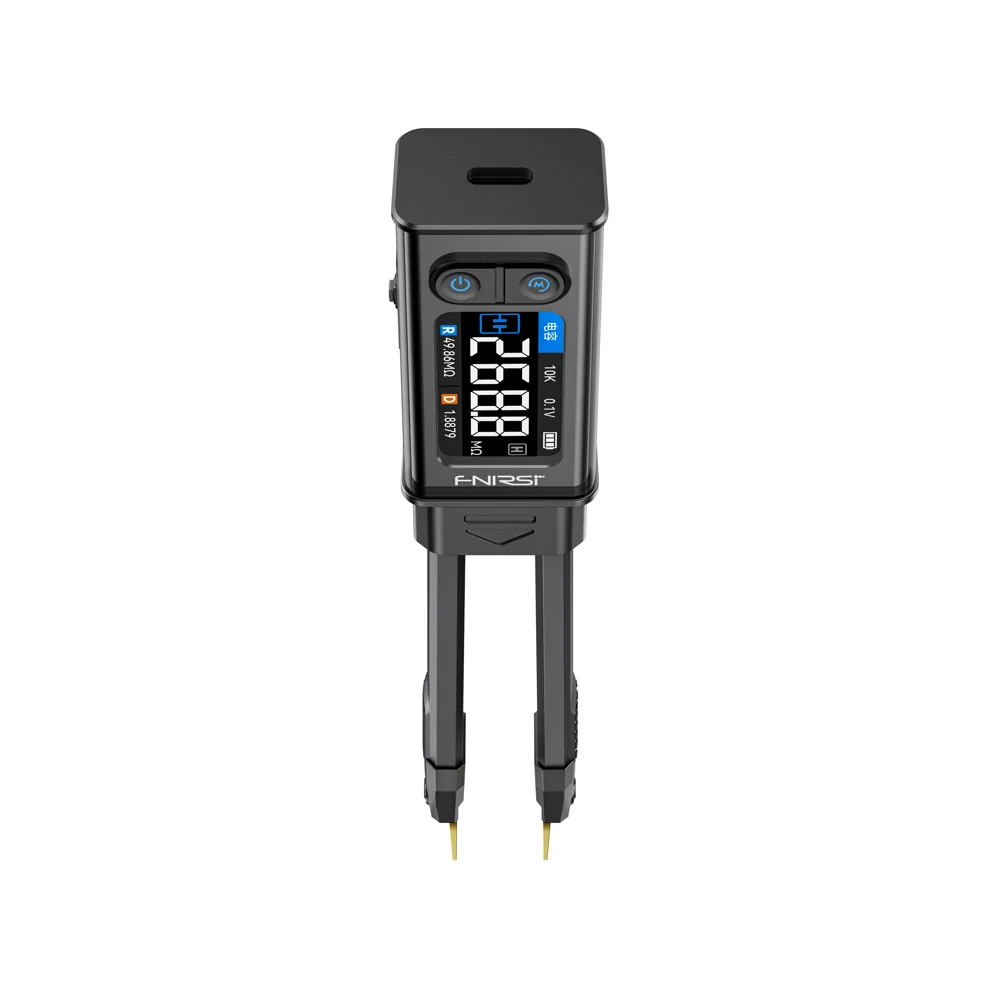

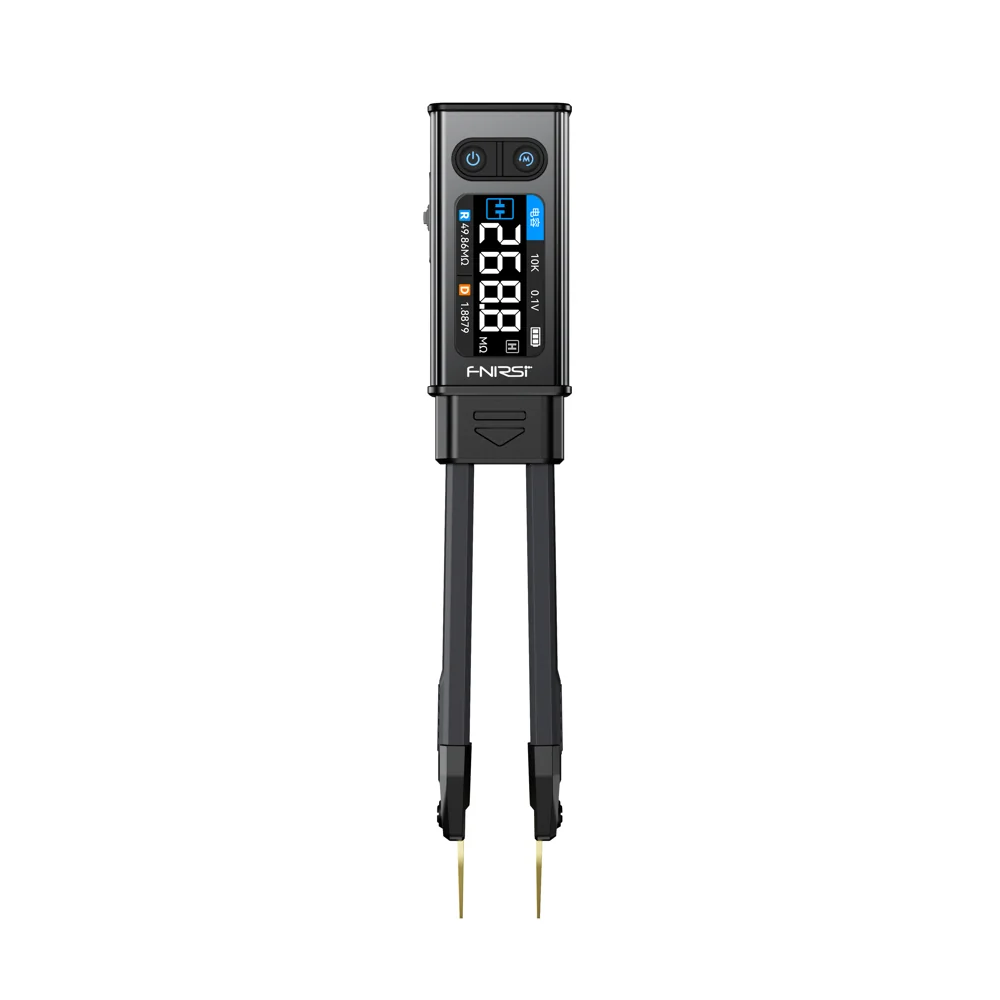

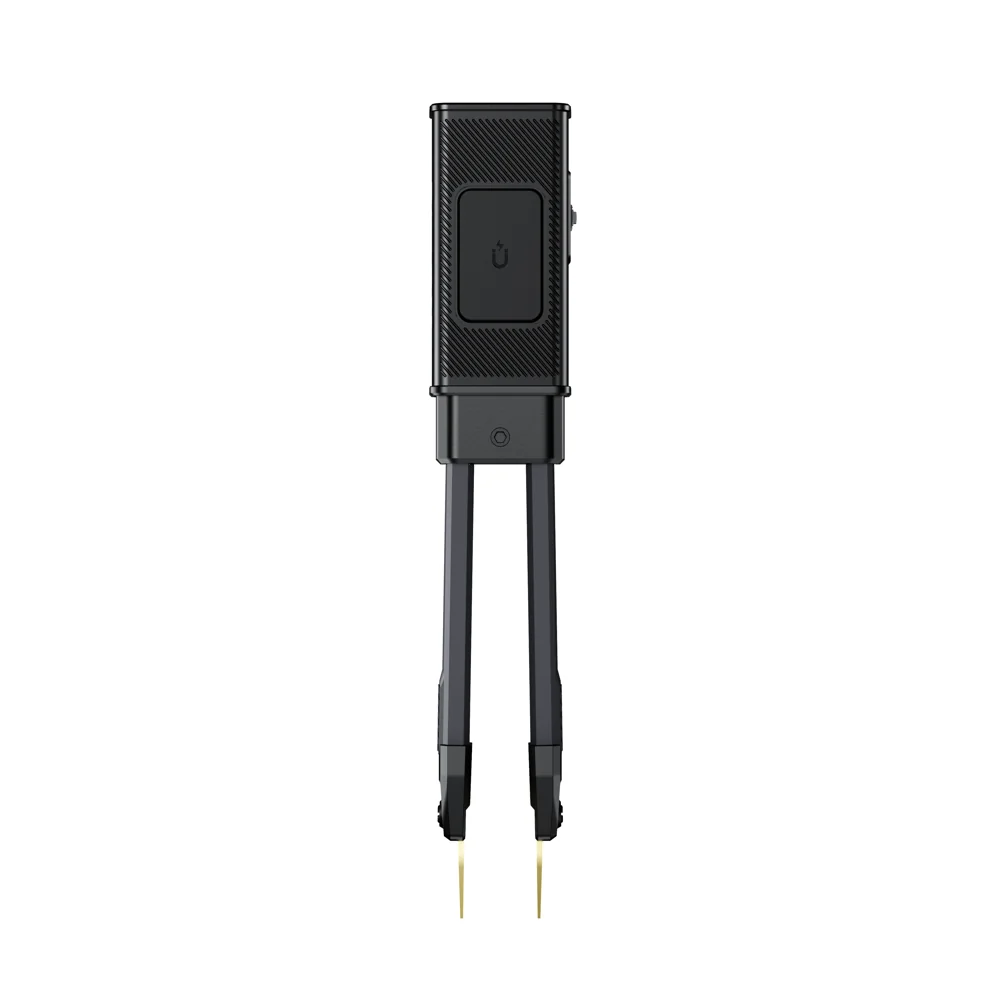

FNIRSI LCR-ST2 Plus LCR/ESRテスター（Plusセット）
ピンセット形状でL・C・Rを測定し、100 Hz・120 Hz・1 kHz・10 kHz・100 kHzの5周波数を選択できます。
主な特長
- ピンセット形状でL・C・Rを測定し、100 Hz・120 Hz・1 kHz・10 kHz・100 kHzの5周波数を選択できます。
- 0.1・0.3・0.6・1.0 Vのテスト信号、掃引測定、基準値と許容差による選別に対応します。
- 直列／並列等価回路のパラメーターを同時表示。D・Q・X・θなどの補助パラメーター、HOLDと最小・最大値を確認できます。
- 電圧測定モードは−30〜＋30 Vに対応。1.47インチカラー画面と300 mAh電池を搭載し、中国語・英語で表示します。
- Plus構成はケルビンクリップを用いた測定に対応するセットです。本体のLCR測定仕様はLCR-ST2と共通で、付属品の違いを確認してお選びください。
関連資料
製品仕様
| 型番 | LCR-ST2 Plus |
|---|---|
| 静電容量測定範囲 | 1 pF–22 mF |
| インダクタンス測定範囲 | 1 μH–10 H |
| 抵抗測定範囲 | 10 mΩ–10 MΩ |
| 電圧測定範囲 | ±30 V |
| 測定周波数 | 100 / 120 Hz / 1 / 10 / 100 kHz |
| テスト信号レベル | 0.1 / 0.3 / 0.6 / 1 Vrms |
| ディスプレイ | 1.47″ |
| 内蔵バッテリー容量 | 300 mAh |
| 外形寸法 | 31 × 170.7 × 20.3 mm |
| 質量 | 60.8 g |

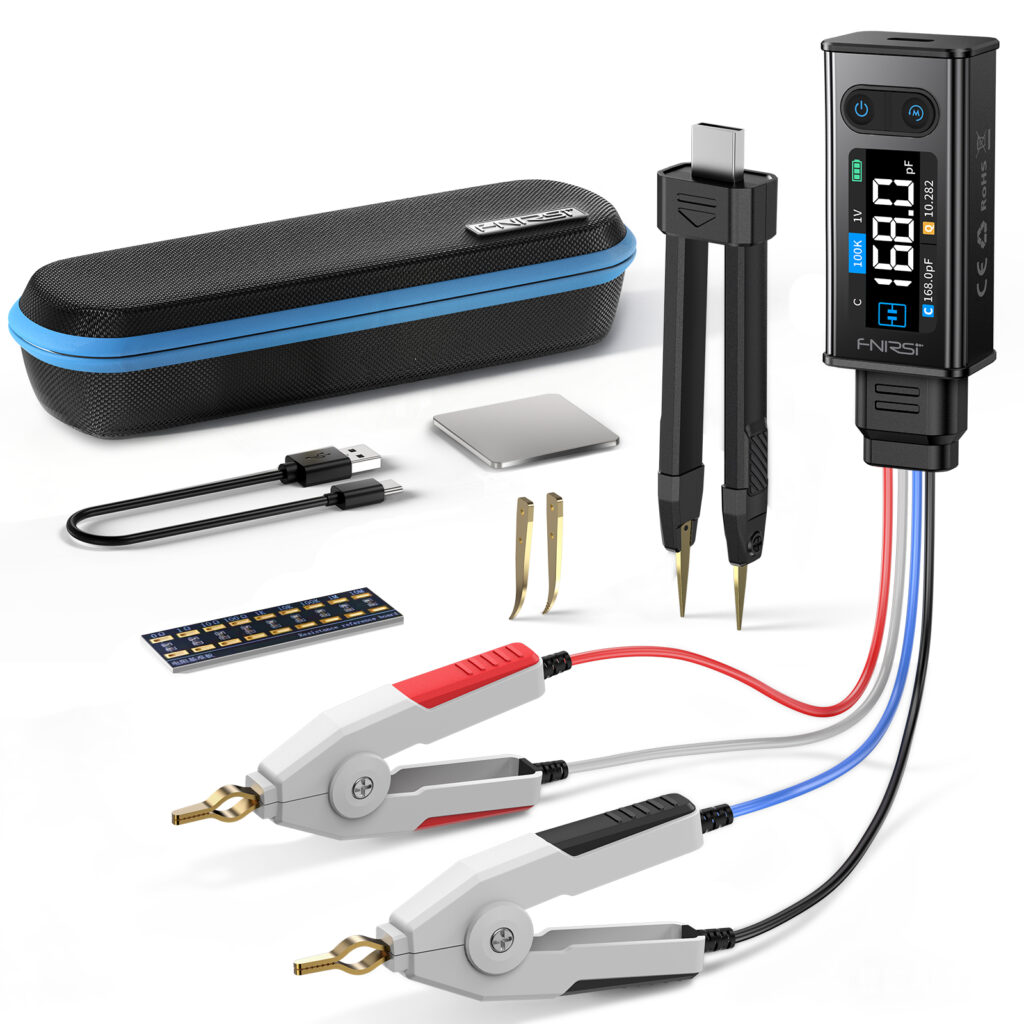

基本構成・同梱品
- 本体、収納ケース、曲がりチップ、ショートプレート、データケーブル
- ケルビンクリップ（Plus構成）
ご使用上の注意
- コンデンサーとインダクターは測定前に放電してください。LCR・抵抗・容量・導通モードで通電した回路を測定しないでください。
- 測定値と精度は周波数、レンジ、テスト信号と接触状態で変わります。全レンジで同じ精度ではありません。対象部品に合う条件を取扱説明書で確認してください。
- 基板上の部品は周辺回路の影響を受けます。必要に応じて部品を取り外して測定し、自動判別は参考情報として扱ってください。
- ファームウェアは型番・版に対応するメーカー資料をご利用ください。取扱説明書は中国語・英語です。付属品と保証は購入時の案内をご確認ください。
- 電圧測定は専用モードのみで行い、±30 Vを超えないでください。家庭用商用電源を測定しないでください。
