FNIRSI

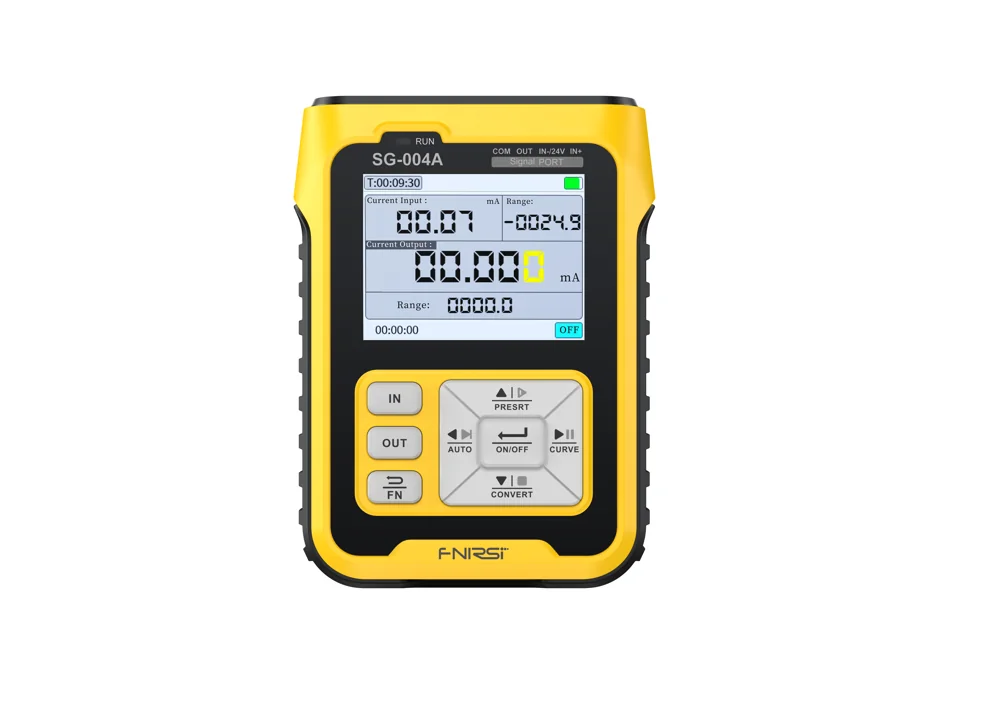

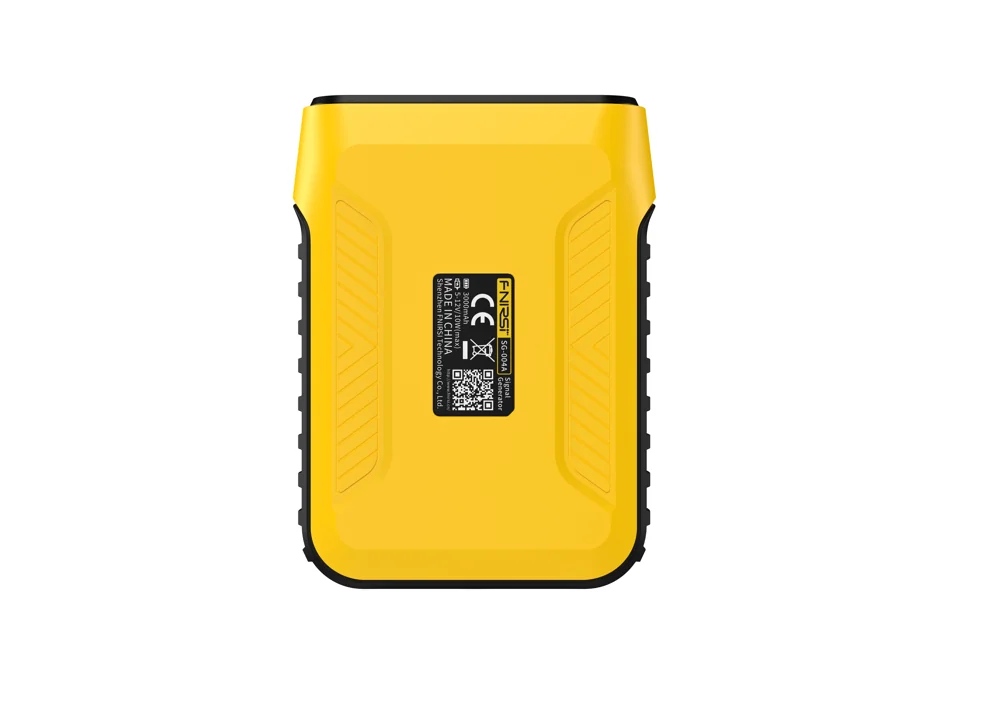

FNIRSI SG-004A 多機能信号発生器・プロセス校正器
工業用の電圧・電流・周波数信号を出力し、外部の信号を測定できる携帯型プロセス信号機器です。
主な特長
- 工業用の電圧・電流・周波数信号を出力し、外部の信号を測定できる携帯型プロセス信号機器です。

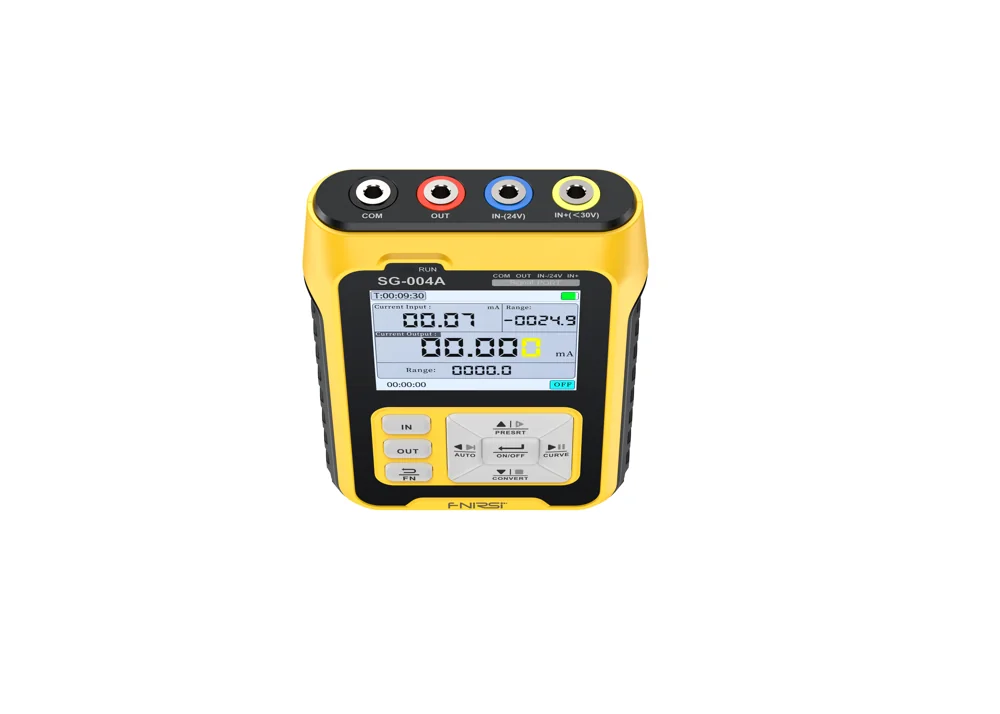

- 0〜24 Vの電圧、0〜24 mAのアクティブ／パッシブ電流、24 Vループの信号モードを選択できます。端子の役割はモードにより異なります。
- 4組の信号プリセットと自動出力に対応。増加・減少・繰り返しを設定し、工程量と信号値の対応を確認できます。
- 入力・出力の変化を曲線で表示し、測定値の推移を確認できます。2.4インチTFT画面と3000 mAhの内蔵電池を搭載します。
- USB接続によるファームウェア更新と仮想シリアル通信に対応します。使用するソフトウェアと版はメーカー資料で確認してください。
- −10〜100 mV、抵抗出力0〜390 Ω、対応する熱電対とPt100・Cu50の信号を扱えます。温度表示はセンサー信号の換算値です。
- 履歴記録とタイマー出力に対応し、設定した信号の変化を確認できます。
関連資料
製品仕様
| 型番 | SG-004A |
|---|---|
| 出力電圧 | 0–24 V |
| 出力電流 | 0–24 mA |
| 電圧測定範囲 | 0–24 V |
| 電流測定範囲 | 0–24 mA |
| 周波数出力 | 0–9999 Hz |
| ディスプレイ | 2.4″ TFT |
| 内蔵バッテリー容量 | 3000 mAh |
| インターフェース | USB-C / USB virtual serial |
| 熱電対信号 | −10–100 mV |
| 抵抗出力 | 0–390 Ω |
| 抵抗測定範囲 | 0–400 Ω |
ご使用上の注意
- 接続前に被試験機器の許容入力と端子を確認し、必要に応じて回路を停止してください。家庭用商用電源や高電圧回路の測定用機器ではありません。
- 電流源モードとパッシブ電流モードでは接線と外部電源条件が異なります。異なるモードの図を流用せず、対応するメーカー接線図で確認してください。
- 測定値と精度は信号モード、負荷と接続条件で変わります。全モードで同一の精度を保証するものではありません。
- 付属品、電池構成と保証は購入時の案内をご確認ください。
- 入力部と出力部は絶縁されていません。端子間の電位差を確認し、絶縁が必要な回路には別途適切な方法を用いてください。
- 取扱説明書の入力条件と信号モードを守り、入力信号は30 Vppを超えないでください。
- 周波数モードの範囲は仕様表の0〜9999 Hzを参照してください。ファームウェア更新は型番・版に対応するメーカー資料で行ってください。説明書は英語です。
