FNIRSI
FNIRSI SG-002 BAT 多機能信号発生器（バッテリー仕様）
BATはバッテリー搭載構成です。通常構成と信号出力仕様は共通です。購入時に電池構成と付属品をご確認ください。
主な特長
- PLCやプロセス機器のアナログ入力を確認するための電圧・電流信号源です。電圧と電流のモードを切り替えて出力を設定できます。
- −12〜＋12 Vの電圧出力と0〜24 mAの電流出力に対応し、粗調整・微調整で信号値を設定できます。
- アクティブ／パッシブ電流出力と2・3・4線式の接続に対応。被試験機器の接線方式とループ電源を確認して使用します。
- 4桁LED画面の明るさを8段階で調節できます。信号値を保存し、次回の起動時に呼び出せます。
- BATはバッテリー搭載構成です。通常構成と信号出力仕様は共通です。購入時に電池構成と付属品をご確認ください。
関連資料
製品仕様
| 型番 | SG-002 BAT |
|---|---|
| 出力電圧 | ±12 V |
| 出力電流 | 0–24 mA |
| 外部給電 | DC 15–30 V / Micro USB |
| ディスプレイ | 4桁LED |
| 明るさ設定 | 1–8 |
| 外形寸法 | 89 × 69 × 28 mm |
| 内蔵バッテリー容量 | 1100 mAh / 3.7 V |
ご使用上の注意
- 接続前に被試験機器の許容入力と端子を確認し、必要に応じて回路を停止してください。家庭用商用電源や高電圧回路の測定用機器ではありません。
- 電流源モードとパッシブ電流モードでは接線と外部電源条件が異なります。異なるモードの図を流用せず、対応するメーカー接線図で確認してください。
- 測定値と精度は信号モード、負荷と接続条件で変わります。全モードで同一の精度を保証するものではありません。
- 付属品、電池構成と保証は購入時の案内をご確認ください。

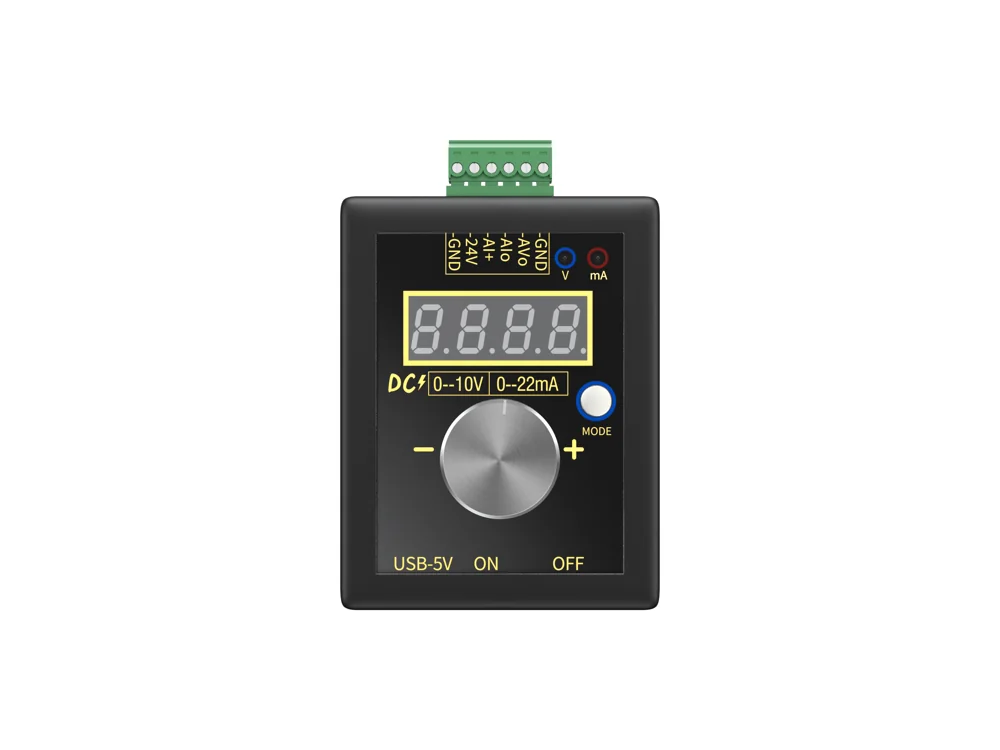

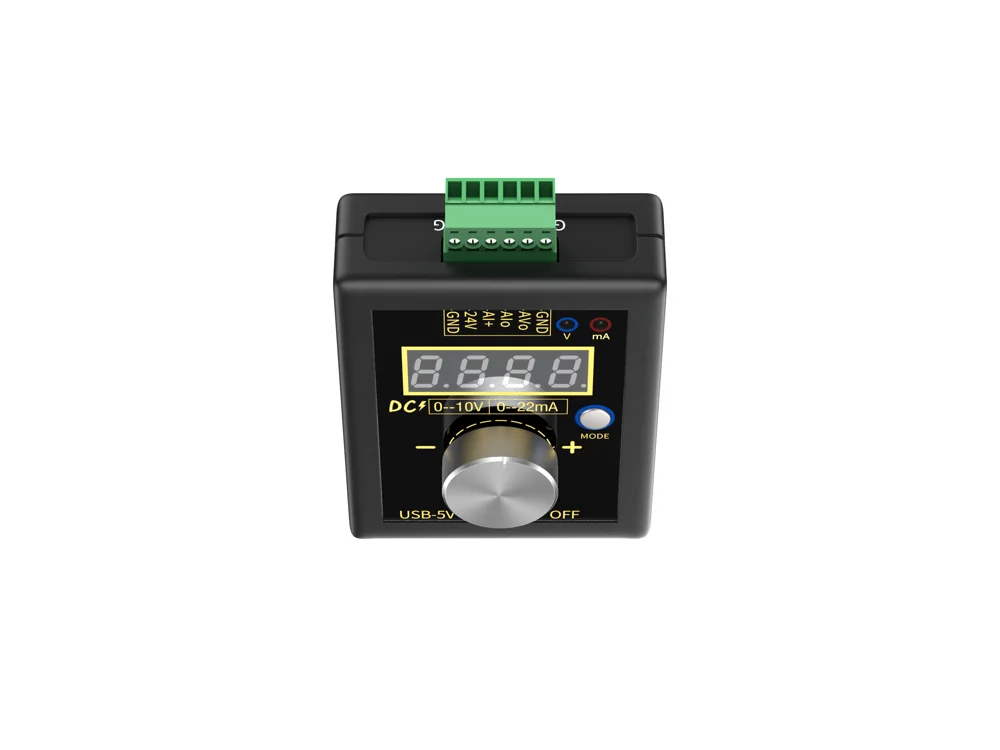

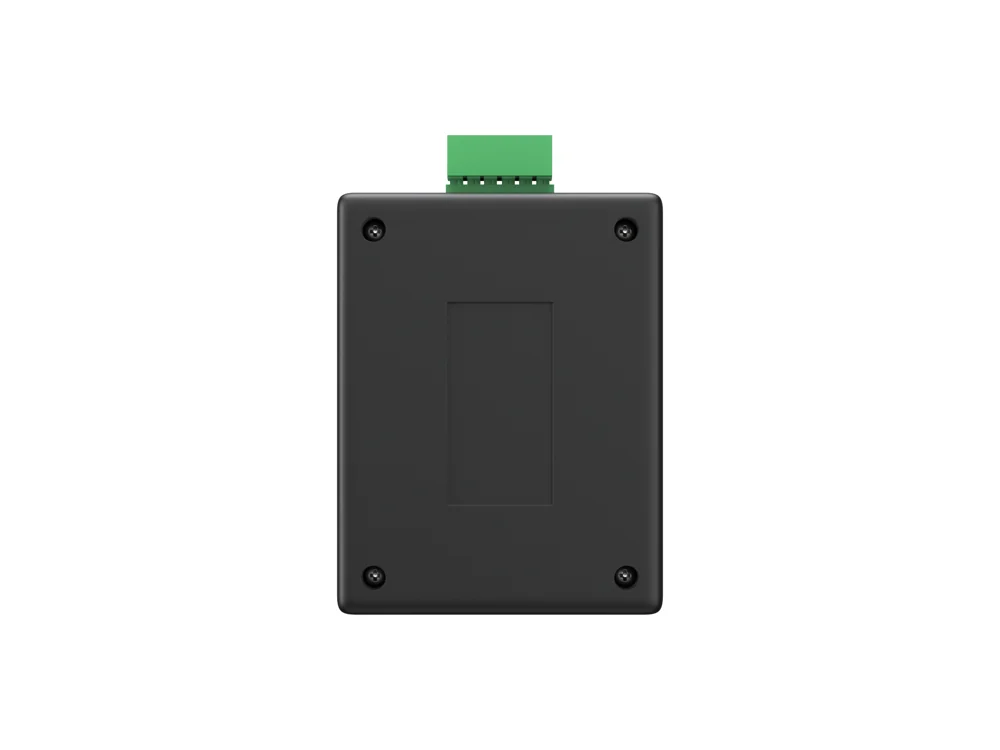

- 本ページの画像はSG-002シリーズの外観参考です。電池の内蔵有無を外観だけで判断しないでください。
