FNIRSI
FNIRSI DPS150 可調直流電源
外部DC電源を使用する降圧型の可変直流電源です。電子回路の動作確認や低電圧機器の試験に使用できます。
主な特長
- 外部DC電源を使用する降圧型の可変直流電源です。電子回路の動作確認や低電圧機器の試験に使用できます。
- 出力設定は0〜30 V・0〜5 A、最大150 Wです。実際の出力は入力電源の電圧・電流・電力と放熱条件に制限されます。
- 定電圧（CV）と定電流（CC）を切り替えて使用でき、10 mV・1 mAの設定分解能を備えます。

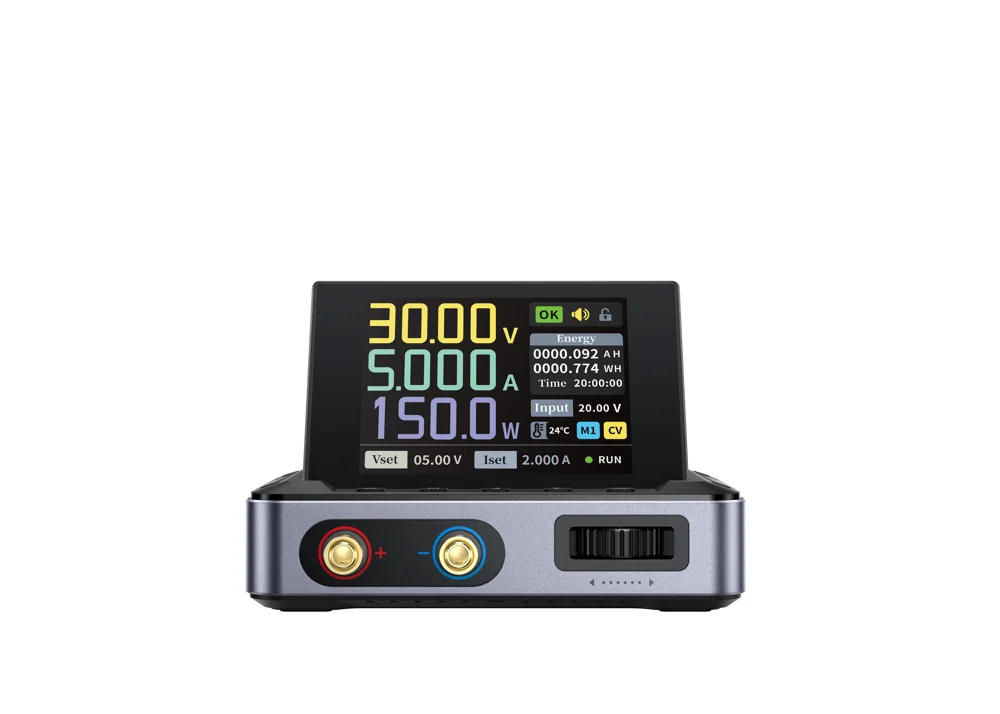

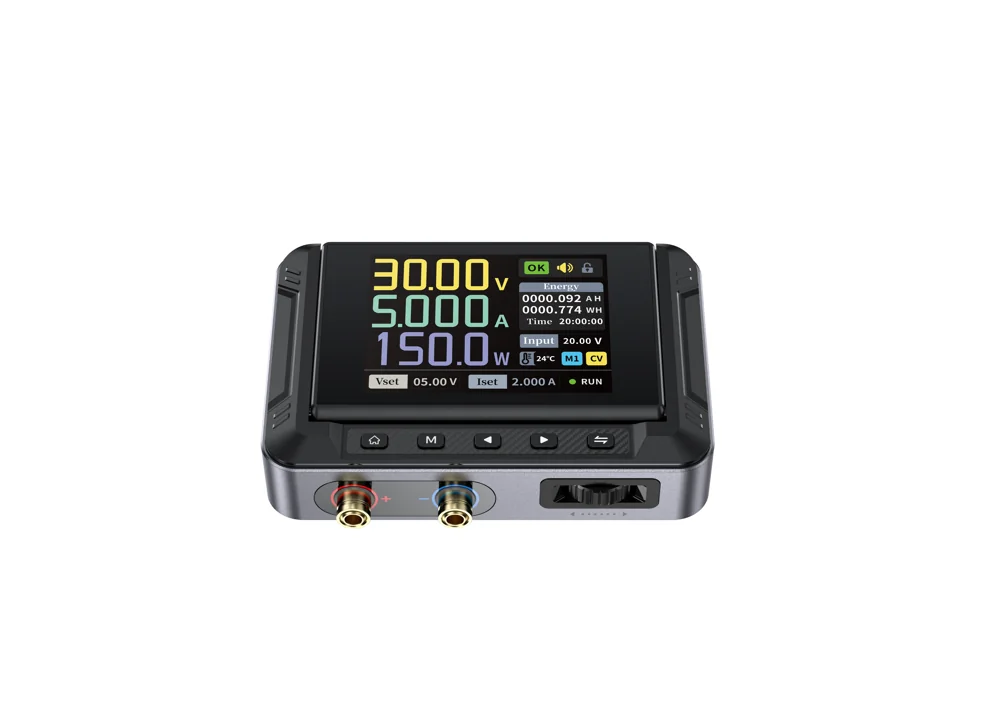

- 6組の電圧・電流プリセット、2.8インチ画面の数値・曲線表示、電力・積算量の確認に対応します。
- 対応するPD／QC電源とDC電源で給電でき、PCソフトウェアによる設定・記録・シーケンスと掃引出力に対応します。
関連資料
製品仕様
| 型番 | DPS150 |
|---|---|
| 出力電圧 | 0–30 V |
| 出力電流 | 0–5 A |
| 最大出力 | 150 W |
| 給電方式 | USB-C PD / QC / DC |
| ディスプレイ | 2.8″ / 320 × 240 |
| 外形寸法 | 106 × 76 × 28 mm |
| 質量 | 178 g |
| 動作温度 | 0–40 °C |
ご使用上の注意
- 降圧方式のため、入力電圧は必要な出力電圧より高くしてください。150 Wは適切な入力電源を用いた場合の上限で、どのUSB電源でも得られるものではありません。
- メーカーの安全注意に従い、給電にはDC 5〜30 Vを使用してください。DC入力とUSB-C入力を同時に給電しないでください。
- 誘導性・容量性負荷は接続後に出力を有効にしてください。大電力時は通風を確保し、端子と配線の定格を確認してください。
- 電池充電に使う場合は逆流防止などの適切な保護が必要です。電池の種類に合った充電制御を別途確認し、無人で充電しないでください。

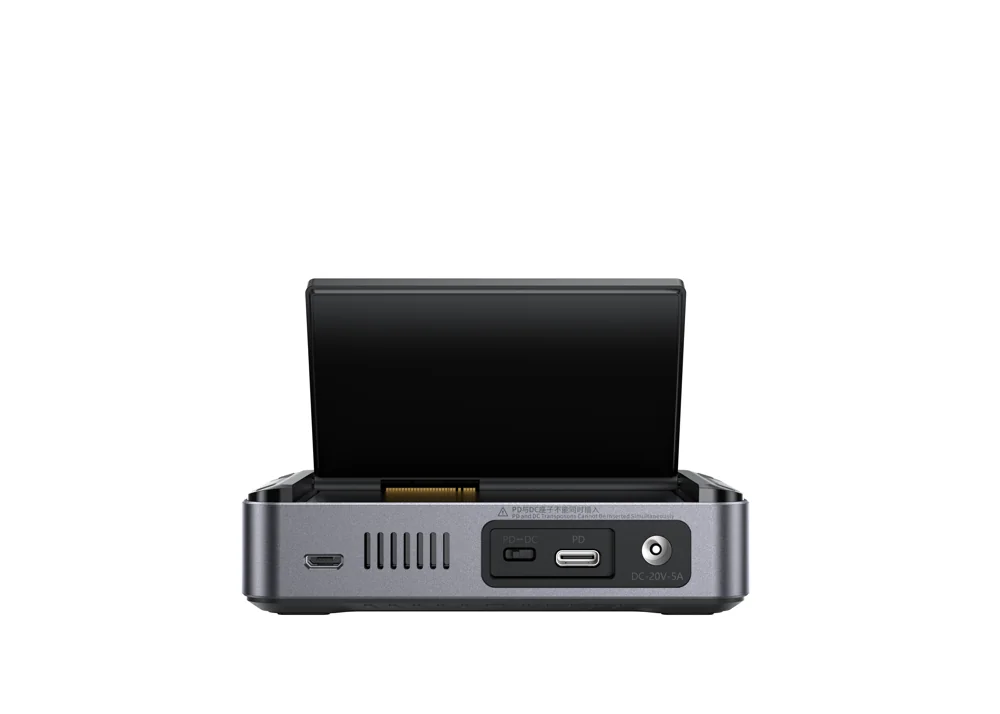

- DPS-150P用のファームウェアは使用しないでください。PC接続用のMicro-USB端子と給電用USB-C端子を区別してください。
- 付属品・電源構成と保証は購入時の案内をご確認ください。説明書は日本語版ではありません。
