FNIRSI

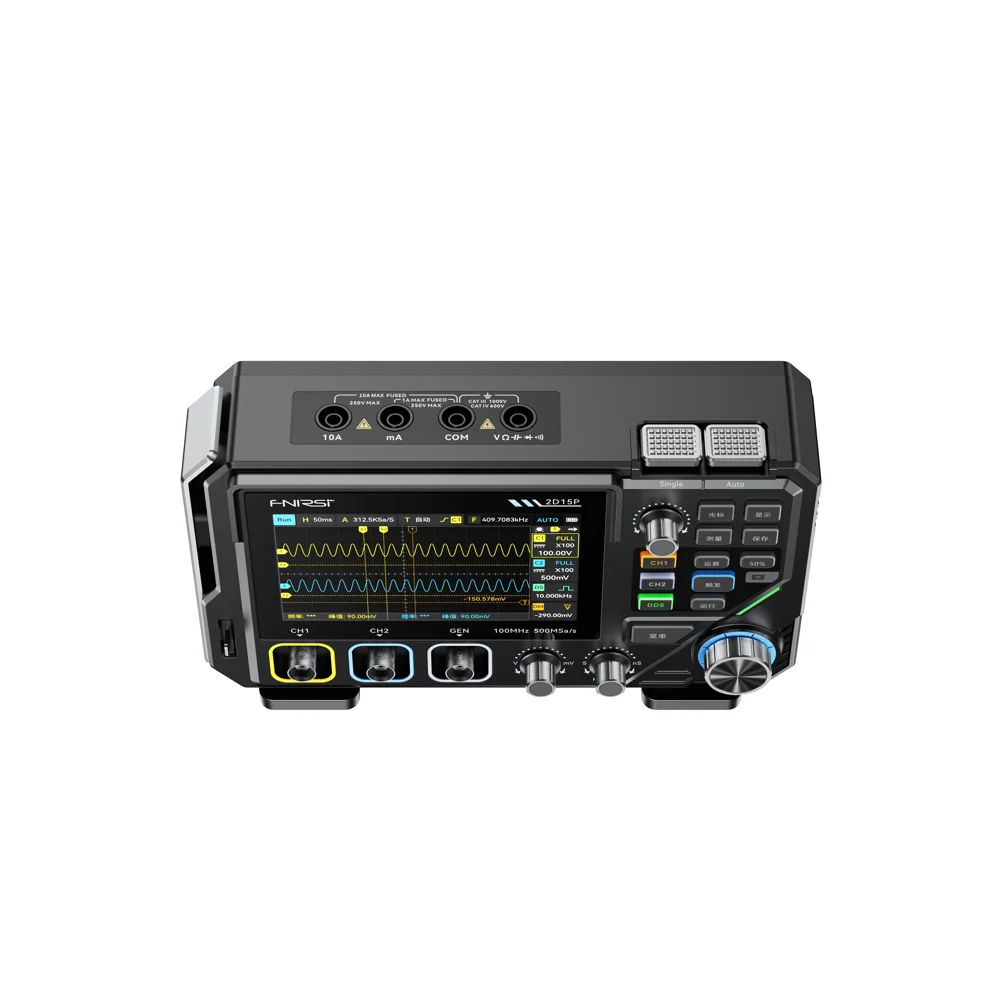

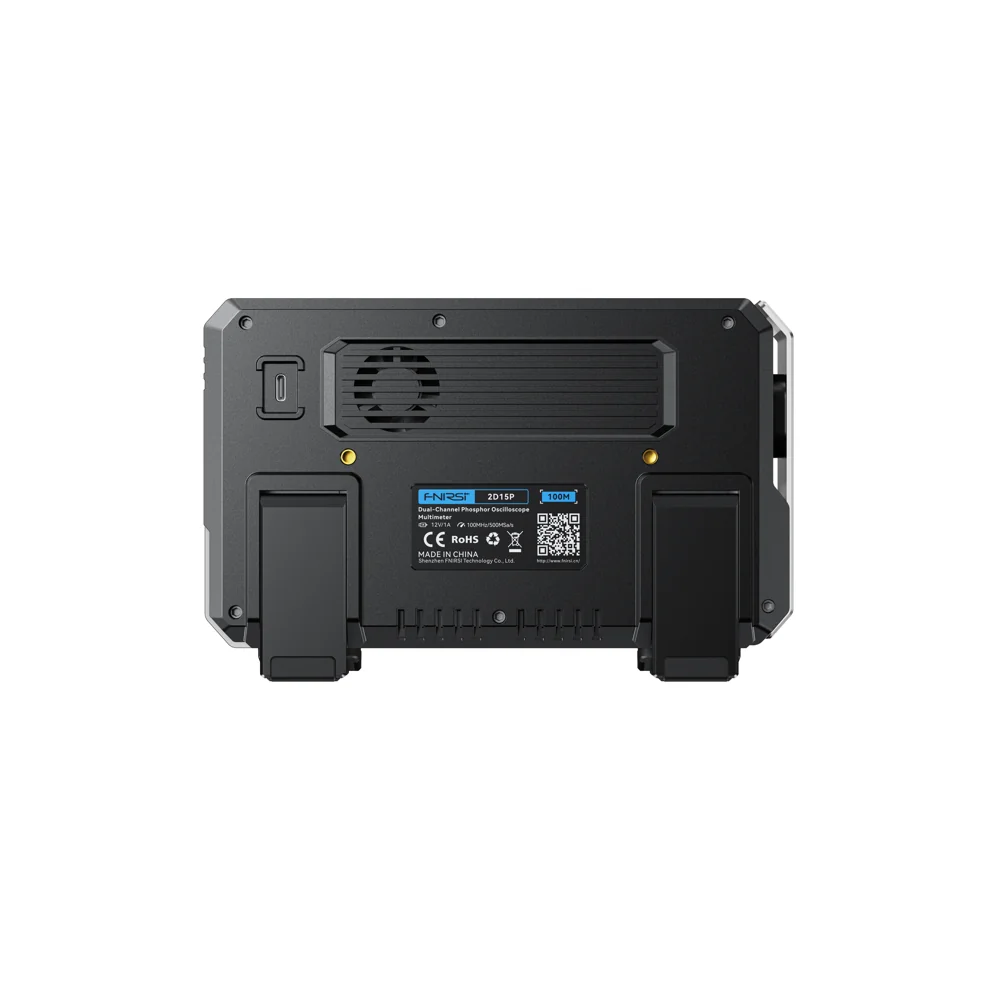

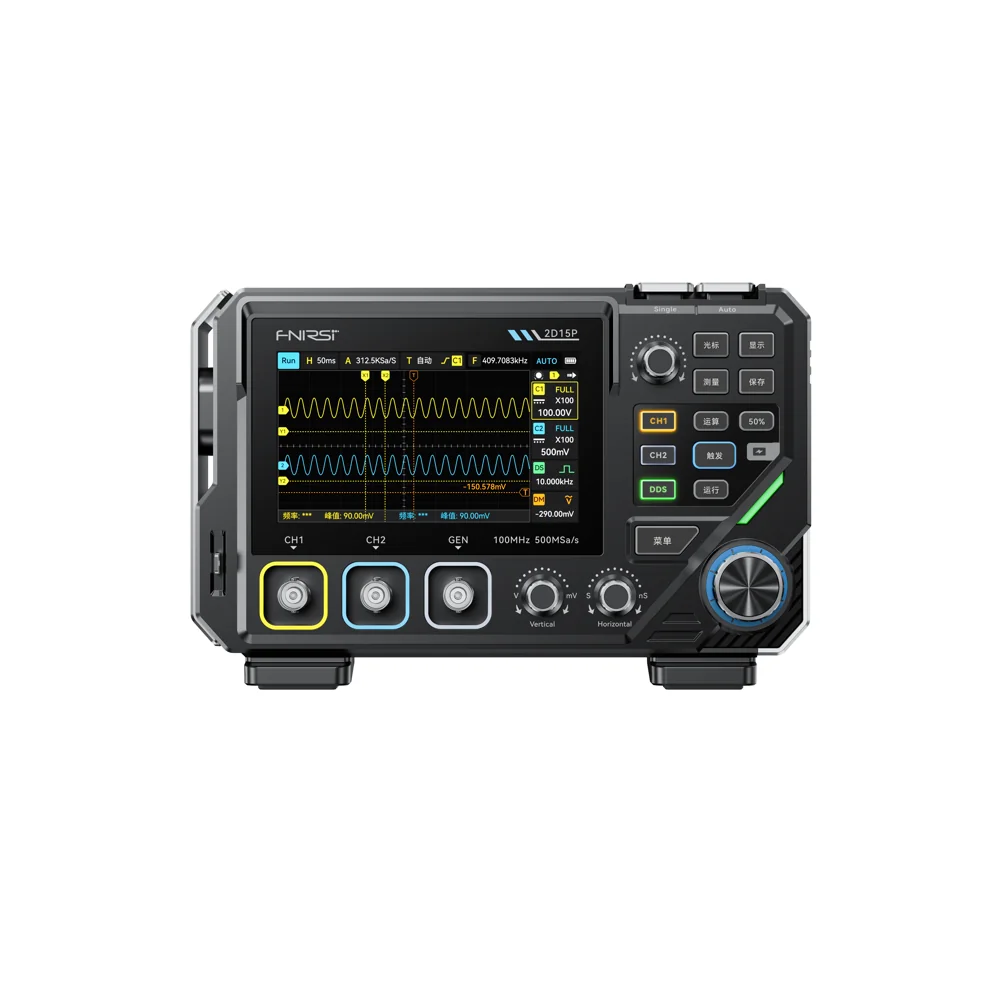

FNIRSI 2D15P オシロスコープ
2チャンネルのオシロスコープ、True RMSマルチメーター、信号発生器を搭載。帯域幅は1チャンネル使用時100 MHz、2チャンネル使用時は各50 MHzです。
主な特長
- 2チャンネルのオシロスコープ、True RMSマルチメーター、信号発生器を搭載。帯域幅は1チャンネル使用時100 MHz、2チャンネル使用時は各50 MHzです。
- 最高500 MSa/s、最大1 Mptsの記録長に対応。4.3インチの静電容量式タッチ画面と物理ボタンで操作できます。
- 13種類の測定値、波形演算、XY表示、残光表示を利用して信号を確認できます。保存した波形画像はUSBで取り出せます。
- 9種類の信号波形を選択でき、正弦波は最大10 MHz。出力振幅は0.1〜3.0 Vppです。波形ごとの周波数条件をご確認ください。
- 19999カウントのTrue RMSマルチメーターと5000 mAh電池を搭載。本体と掲載説明書の言語は中国語・英語です。
関連資料
製品仕様
| 型番 | 2D15P |
|---|---|
| チャンネル数 | 2 |
| 帯域幅 | 1チャンネル使用時100 MHz／2チャンネル使用時50 MHz |
| 最高サンプリングレート | 500 MSa/s |
| 信号発生器 | 正弦波 最大10 MHz |
| マルチメーター | 19999カウント・True RMS |
| 内蔵電池 | 5000 mAh |
| 画面 | 4.3″ |
| 記録長 | 10 kpts / 100 kpts / 1 Mpts |
| 信号出力振幅 | 0.1–3.0 Vpp |
| 充電入力 | USB-C 12 V / 1 A |
基本構成・同梱品
- 2D15P本体
- P6100プローブ×2
- マルチメーター用テストリード
- ワニ口クリップ付きリード
- USBデータケーブル
- ユーザーガイド
ご使用上の注意
- プローブの1X／10Xと本体の倍率を合わせ、入力範囲と接地関係を確認してください。充電中の測定は避け、入力上限の数値だけで商用電源・高電圧への適合を判断しないでください。
- 各機能の端子は用途が異なります。電圧を加える前に端子と測定モードを確認し、導通や部品測定を通電した回路に使用しないでください。
- ソフトウェア・ファームウェアは型番と本体の版に一致するものをメーカー資料ページから取得してください。付属品・保証は購入時の案内をご確認ください。
- チャンネル間とUSB接続の接地関係を確認し、異なる電位へグランドを接続しないでください。電流測定では専用端子とレンジを確認してください。
- ファームウェア更新はメーカー案内のWindows 10／11で実施してください。macOSでの更新には対応していません。
