FNIRSI

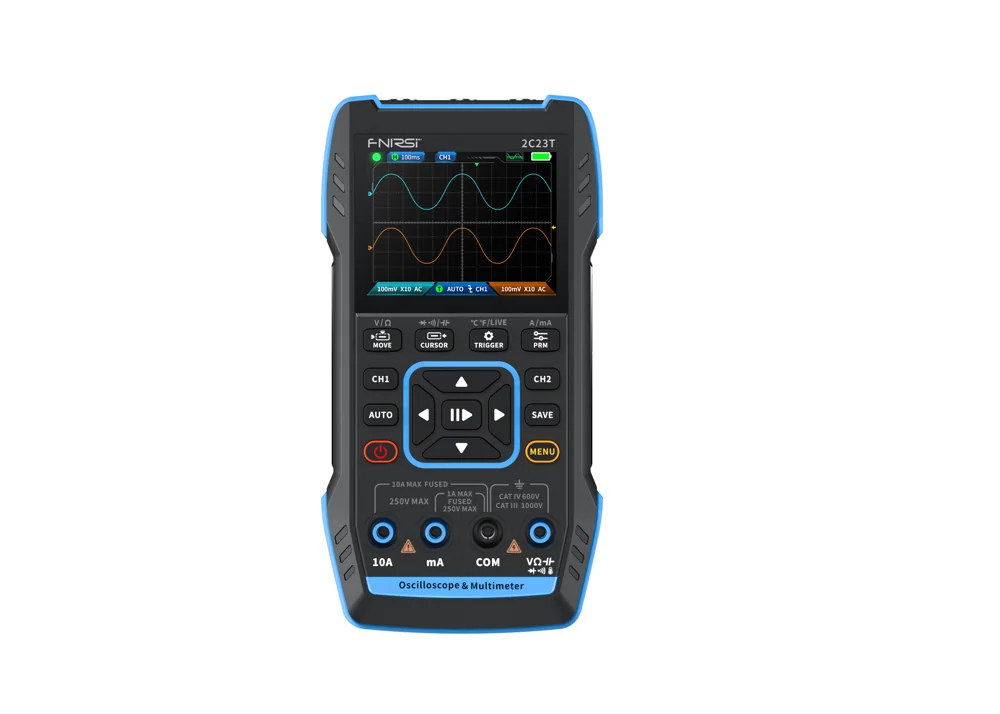

FNIRSI 2C23T オシロスコープ
2チャンネルのオシロスコープ、True RMSマルチメーター、信号発生器を一台に搭載。各チャンネル10 MHz帯域幅、最高50 MSa/sです。
主な特長
- 2チャンネルのオシロスコープ、True RMSマルチメーター、信号発生器を一台に搭載。各チャンネル10 MHz帯域幅、最高50 MSa/sです。
- 10000カウントのマルチメーターはAC／DC電圧・電流、抵抗、容量、ダイオード、導通、温度などを測定します。用途に合う端子へ接続してください。
- 7種類の波形を出力する信号発生器を搭載。周波数1 Hz〜2 MHz、出力振幅0.1〜3.3 Vを設定できます。
- 波形画像を保存してUSB経由で取り出せます。AUTO調整、オート・ノーマル・シングルトリガーとAC／DC結合に対応します。
- 2.8インチ画面と3000 mAh電池を搭載。本体は日本語表示に対応し、説明書は英語・ロシア語・ポルトガル語です。
関連資料
製品仕様
| 型番 | 2C23T |
|---|---|
| 構成 | 2C23T Std.／2C23T Plus |
| チャンネル数 | 2 |
| 帯域幅 | 10 MHz |
| 最高サンプリングレート | 50 MSa/s |
| マルチメーター | 10000カウント・True RMS |
| 内蔵電池 | 3000 mAh |
| 信号発生器 | 1 Hz–2 MHz / 7 waveforms |
| 信号出力振幅 | 0.1–3.3 V |
| 画面 | 2.8″ / 320 × 240 |
| 記録長 | 32 kpts |
ご使用上の注意
- プローブの1X／10Xと本体の倍率を合わせ、入力範囲と接地関係を確認してください。充電中の測定は避け、入力上限の数値だけで商用電源・高電圧への適合を判断しないでください。
- 各機能の端子は用途が異なります。電圧を加える前に端子と測定モードを確認し、導通や部品測定を通電した回路に使用しないでください。
- ソフトウェア・ファームウェアは型番と本体の版に一致するものをメーカー資料ページから取得してください。付属品・保証は購入時の案内をご確認ください。
- オシロスコープの2チャンネルは絶縁された独立入力ではありません。異なる電位へグランドを接続しないでください。電流測定では専用端子とレンジを確認してください。
- Std.／Plusの付属品は異なります。ご注文前に構成と同梱プローブをご確認ください。
- ファームウェア更新はメーカー案内のWindows 10／11で実施してください。macOSでの更新には対応していません。
