FNIRSI

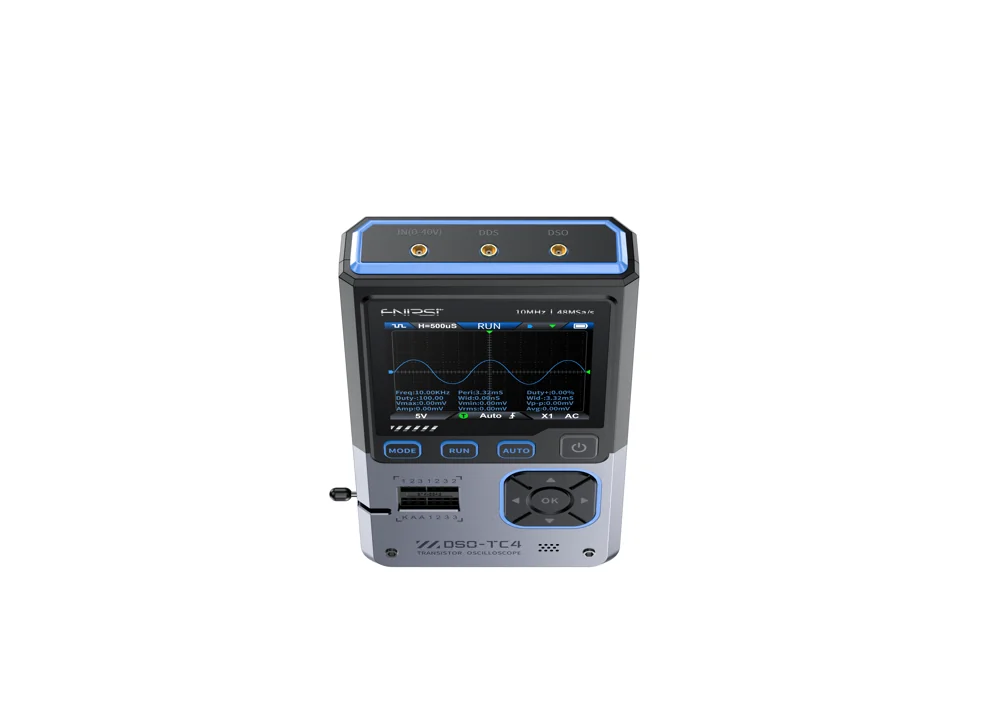

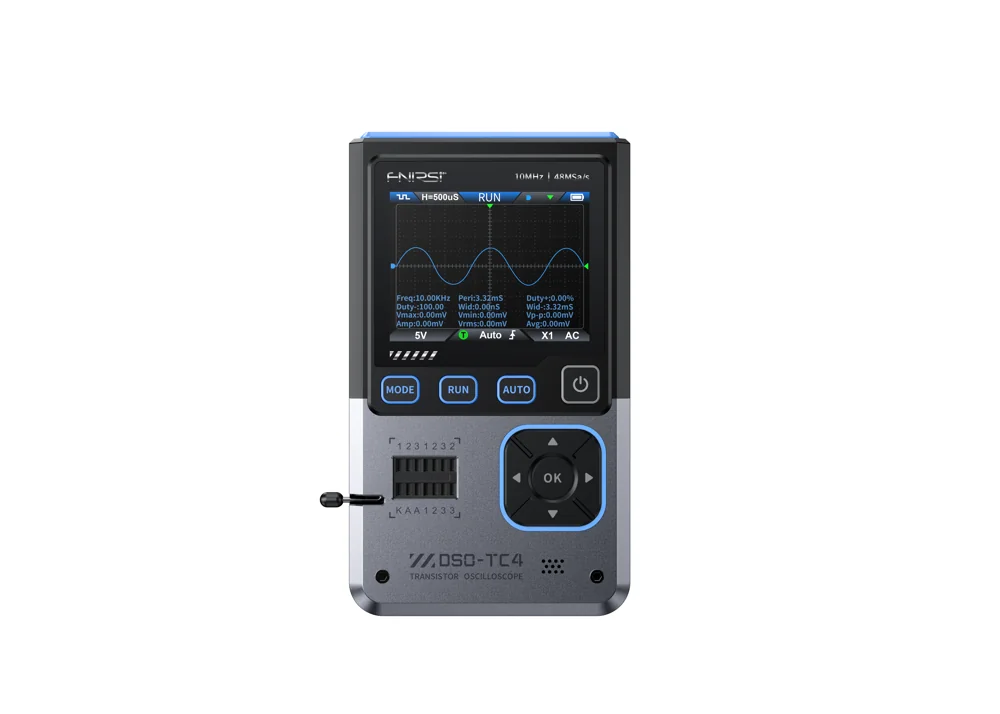

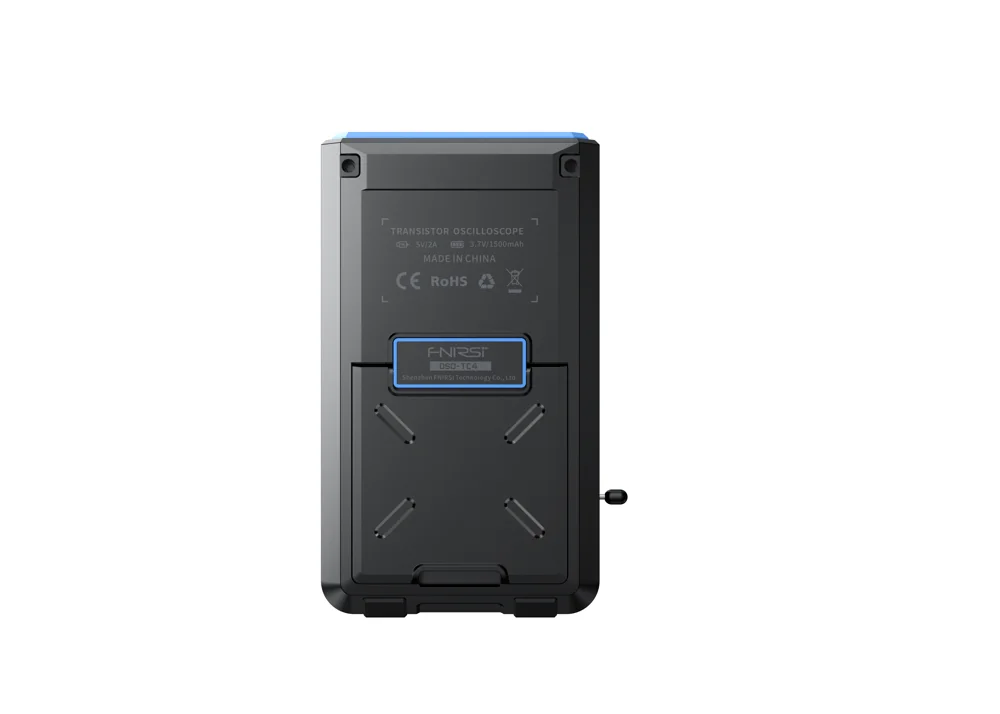

FNIRSI DSO-TC4 オシロスコープ
10 MHz帯域幅・最高48 MSa/sのオシロスコープと電子部品テスター、信号発生器を搭載した携帯型測定器です。
主な特長
- 10 MHz帯域幅・最高48 MSa/sのオシロスコープと電子部品テスター、信号発生器を搭載した携帯型測定器です。
- 13種類の出力波形に対応し、最大50 kHz、振幅0.1〜3.0 Vの信号を設定できます。
- 対応する半導体や抵抗・コンデンサー・インダクターを識別。NEC赤外線解析と電圧・対応温湿度センサーの測定機能も備えます。
- 波形画像を保存・確認し、USB接続で画像を共有できます。2.8インチ画面と1500 mAh電池を搭載しています。
- 本体は日本語を含む8言語の表示に対応。掲載するメーカー説明書は中国語・英語版です。
関連資料
製品仕様
| 型番 | DSO-TC4 |
|---|---|
| 帯域幅 | 10 MHz |
| 最高サンプリングレート | 48 MSa/s |
| 信号発生器 | 最大50 kHz |
| 画面 | 2.8インチ |
| 内蔵電池 | 1500 mAh |
| 信号出力振幅 | 0.1–3.0 V |
| 充電入力 | USB-C 5 V / 1 A |
基本構成・同梱品
- DSO-TC4本体
- P6100プローブ
- 変換アダプター
- USB Type-C充電ケーブル
- テストフック×3
- ワニ口クリップ
- 取扱説明書
ご使用上の注意
- プローブの1X／10Xと本体の倍率を合わせ、入力範囲と接地関係を確認してください。充電中の測定は避け、入力上限の数値だけで商用電源・高電圧への適合を判断しないでください。
- 各機能の端子は用途が異なります。電圧を加える前に端子と測定モードを確認し、導通や部品測定を通電した回路に使用しないでください。
- ソフトウェア・ファームウェアは型番と本体の版に一致するものをメーカー資料ページから取得してください。付属品・保証は購入時の案内をご確認ください。
- 部品テスト前に電源を切り、コンデンサーを完全に放電してください。測定ソケットへ外部電圧を加えないでください。
- ファームウェア更新はメーカー案内のWindows 10／11で実施してください。macOSでの更新には対応していません。
