FNIRSI

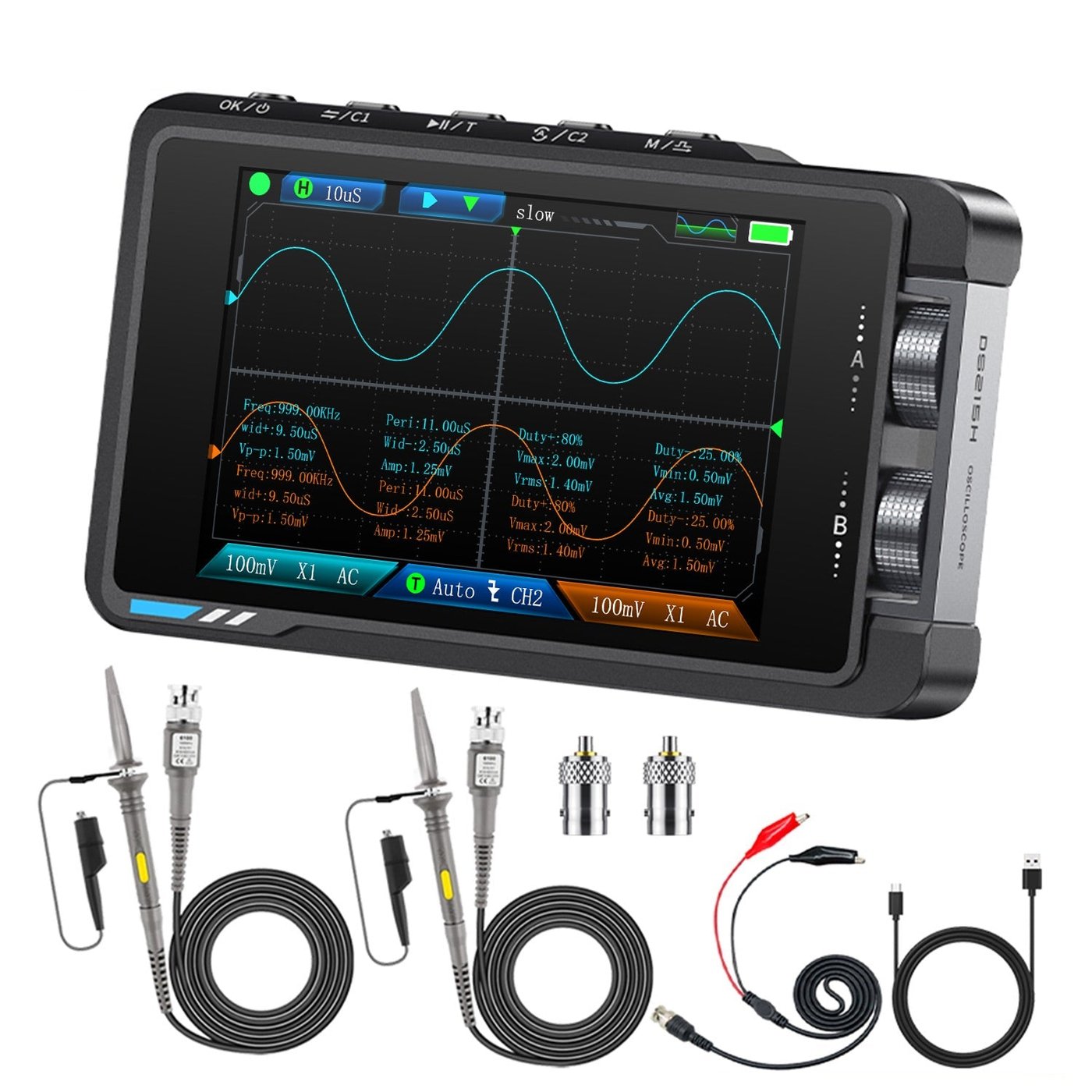

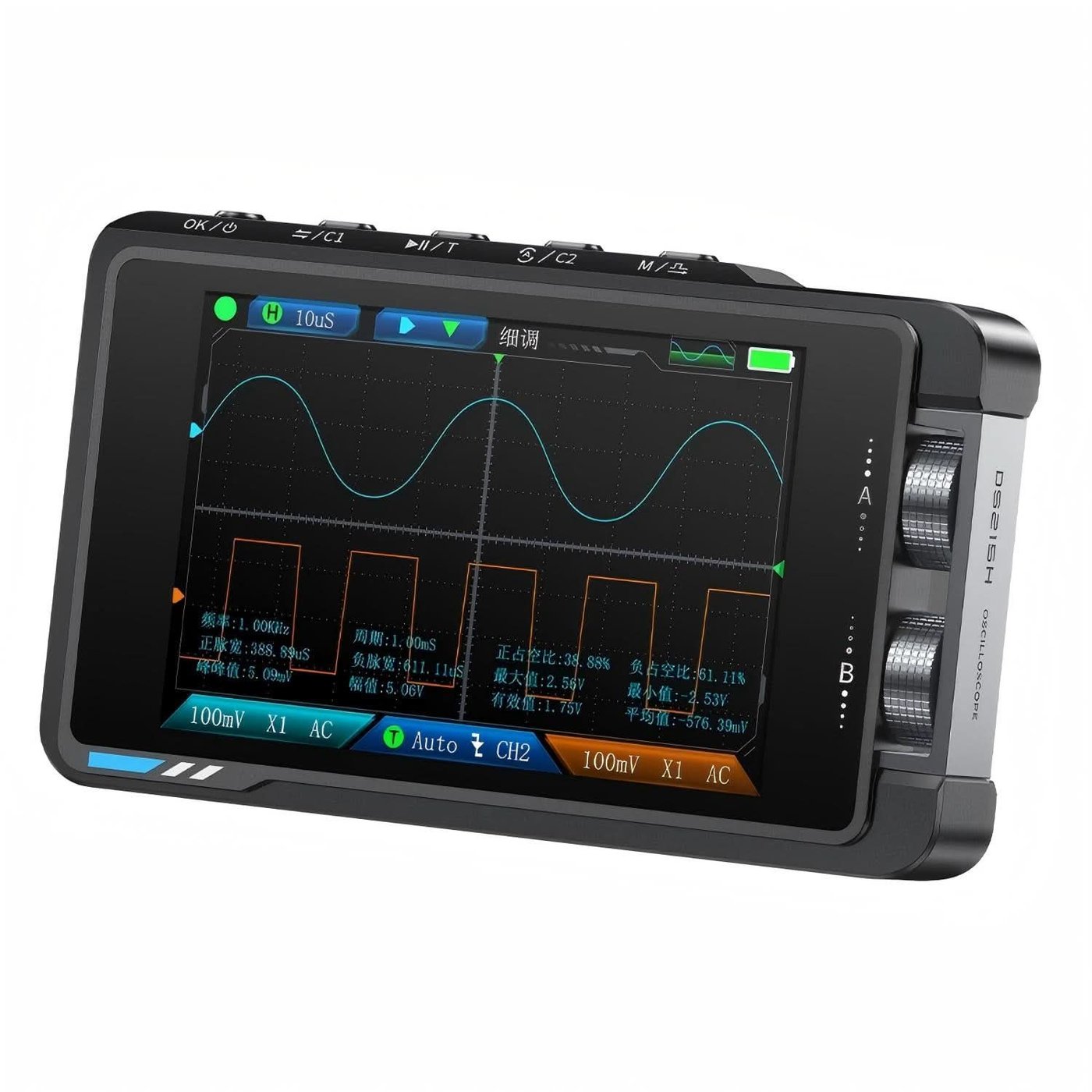

FNIRSI DS215H オシロスコープ
2チャンネル、50 MHz帯域幅、最高250 MSa/sのオシロスコープを搭載。二つの信号を同時に確認できます。
主な特長
- 2チャンネル、50 MHz帯域幅、最高250 MSa/sのオシロスコープを搭載。二つの信号を同時に確認できます。
- AUTO調整、オート・ノーマル・シングルトリガー、AC／DC結合に対応。波形画像の保存とUSB経由の取り出しに対応します。
- 13種類の波形を出力する信号発生器を内蔵。最大50 kHz、振幅0.1〜3.0 Vを設定できます。
- 3.5インチ480 × 320 IPS画面、1500 mAh電池とUSB-C 5 V／1 A充電を採用。本体は日本語を含む8言語に対応します。
- オシロスコープと信号発生器の2機能モデルです。操作資料とファームウェアはメーカー資料ページをご確認ください。
関連資料
製品仕様
| 型番 | DS215H |
|---|---|
| 構成 | DS215H Std.／DS215H Plus |
| チャンネル数 | 2 |
| 帯域幅 | 50 MHz |
| 最高サンプリングレート | 250 MSa/s |
| 信号発生器 | 最大50 kHz |
| 内蔵電池 | 1500 mAh |
| 画面 | 3.5″ IPS / 480 × 320 |
| 信号出力振幅 | 0.1–3.0 V |
| 充電入力 | USB-C 5 V / 1 A |
ご使用上の注意
- プローブ倍率1X／10Xを本体設定に合わせ、入力条件をご確認ください。入力上限だけを根拠に商用電源や高電圧への適合を判断しないでください。
- チャンネル間とUSB接続の接地関係を確認し、異なる電位へグランドを接続しないでください。充電中の測定は避けてください。
- ファームウェアは型番と版を確認し、メーカー指定のWindows 10／11で更新してください。macOSでの更新には対応していません。
- 付属品と保証は購入時の案内をご確認ください。Std.／Plusがあるモデルは構成を確認してご注文ください。
