FNIRSI

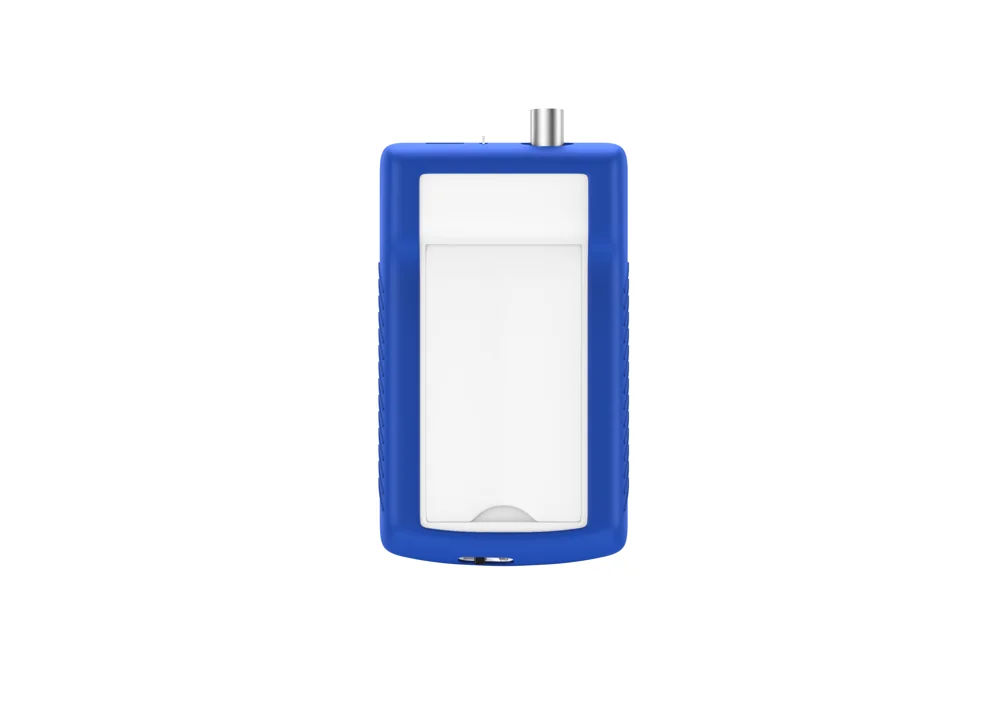

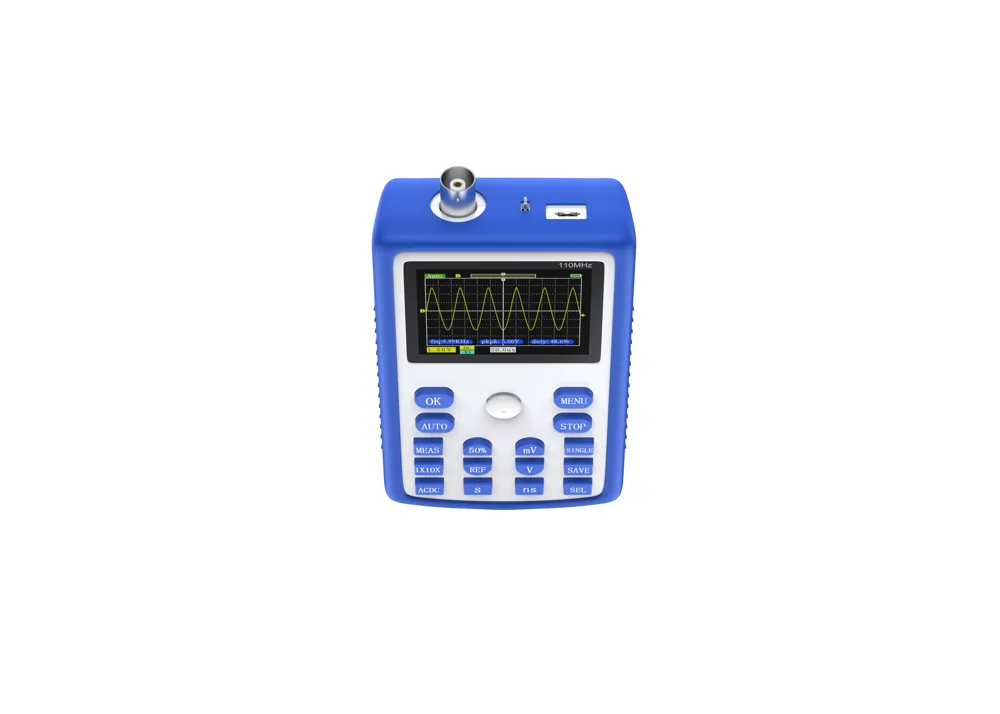

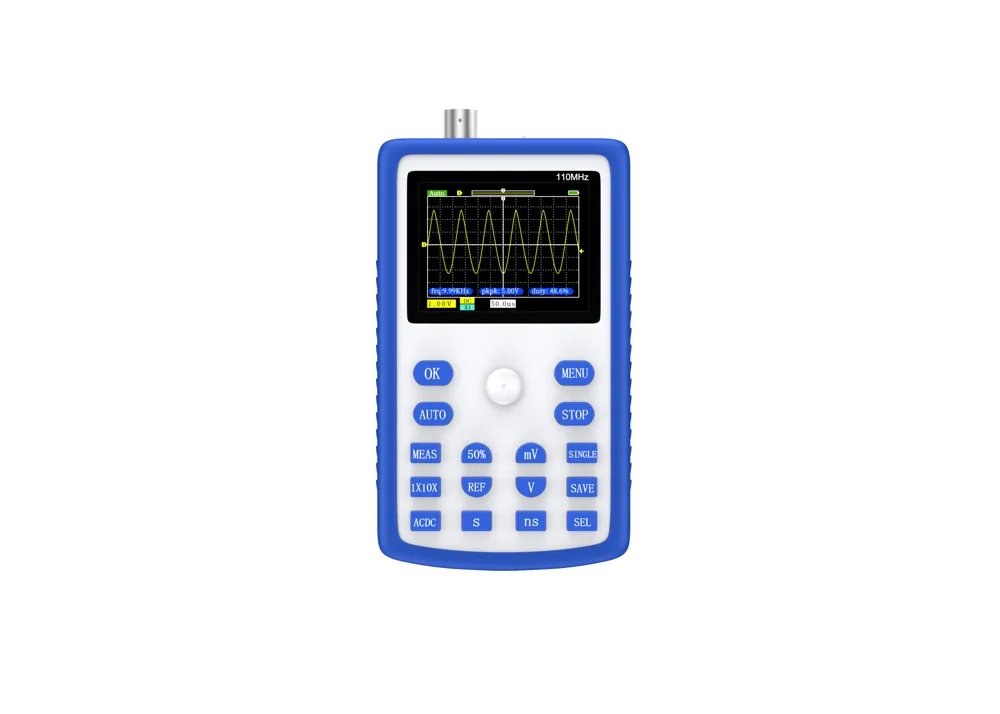

FNIRSI 1C15 オシロスコープ
単チャンネル、110 MHz帯域幅、最高500 MSa/sの携帯型オシロスコープ。小型モデルより高い周波数帯の波形確認に対応します。
主な特長
- 単チャンネル、110 MHz帯域幅、最高500 MSa/sの携帯型オシロスコープ。小型モデルより高い周波数帯の波形確認に対応します。
- 2.4インチ320 × 240画面、240 kptsの記録長と14種類の自動測定項目を備えます。
- オート・ノーマル・シングルのトリガー操作とAC／DC結合に対応。AUTO調整で波形表示を設定できます。
- 波形画像を最大81枚保存して確認できます。残光表示とスクロール表示にも対応します。
- 3000 mAh充電池を内蔵。英語のメーカー説明書を掲載し、入力条件と操作方法を確認できます。
関連資料
製品仕様
| 型番 | 1C15 |
|---|---|
| チャンネル数 | 1 |
| 帯域幅 | 110 MHz |
| 最高サンプリングレート | 500 MSa/s |
| 内蔵電池 | 3000 mAh |
| 画面 | 2.4″ / 320 × 240 |
| 記録長 | 240 kpts |
| 時間軸 | 5 ns/div–10 s/div |
| 波形画像保存 | 81 |
| 入力インピーダンス | 1 MΩ |
| 充電入力 | 5 V / 800 mA |
| 外形寸法 | 130 × 76 × 27 mm |
ご使用上の注意
- プローブ側の1X／10Xと本体の倍率設定を一致させてください。帯域幅・サンプリングレート・入力上限はそれぞれ異なる仕様です。
- 説明書の入力上限は条件付きの値です。プローブ・接続方法・測定対象の定格を確認し、数値だけを根拠に商用電源や高電圧を測定しないでください。
- 充電中の測定は避け、信号源・USB接続・測定端子の接地関係を確認してください。端子やプローブ金属部に触れないでください。
- ソフトウェア・ファームウェアは型番と本体の版、対応OSを確認してメーカー資料ページから取得してください。保証と同梱品は購入時の案内をご確認ください。
