FNIRSI

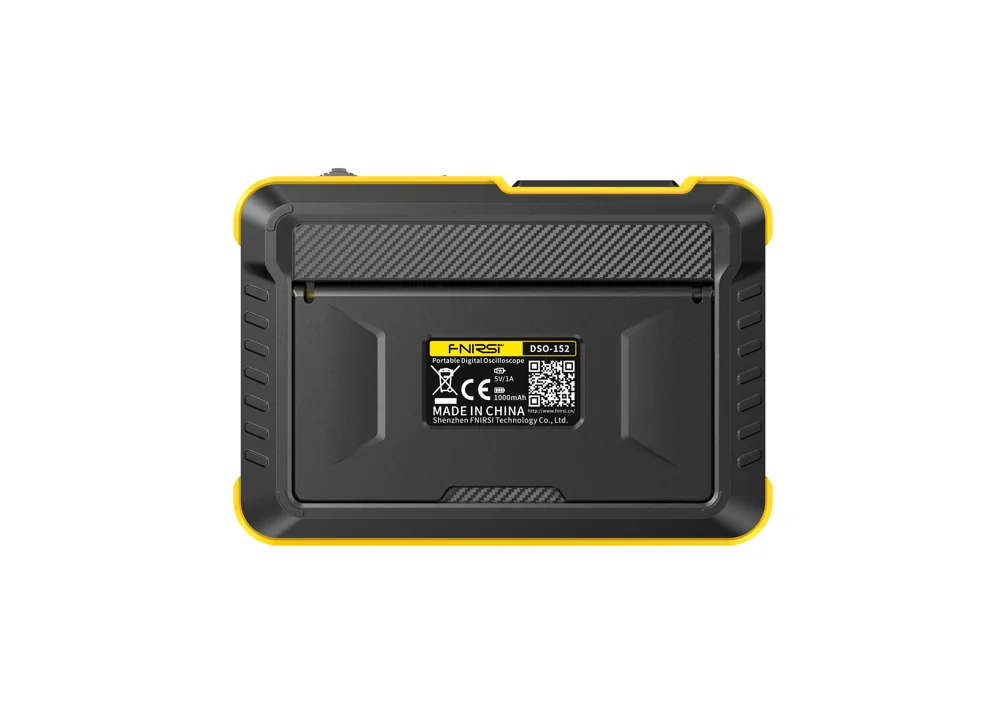

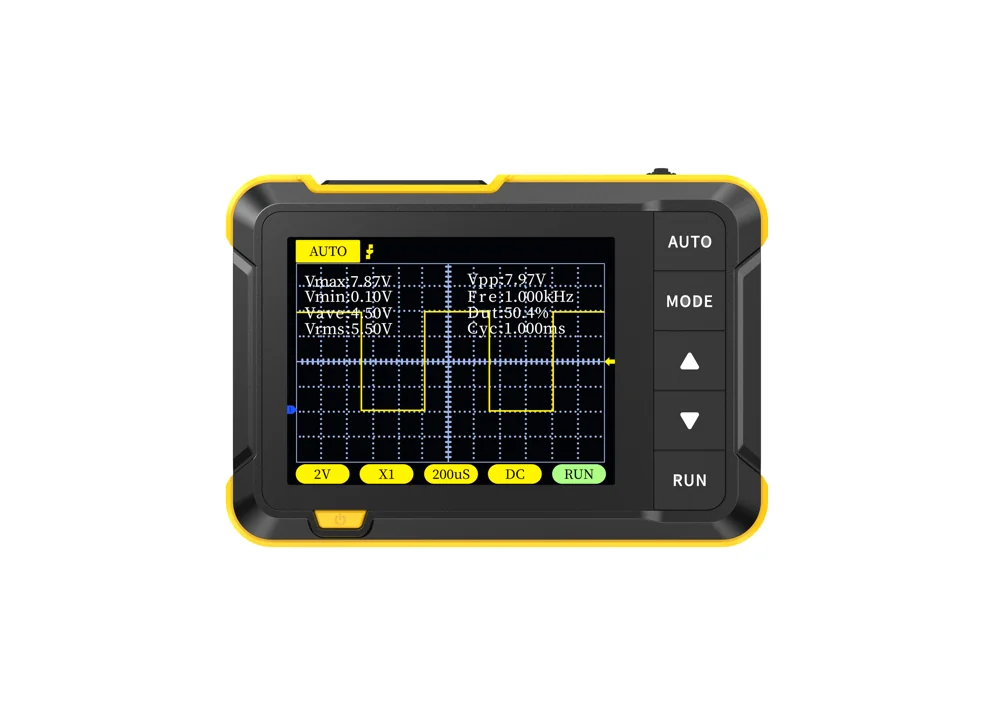

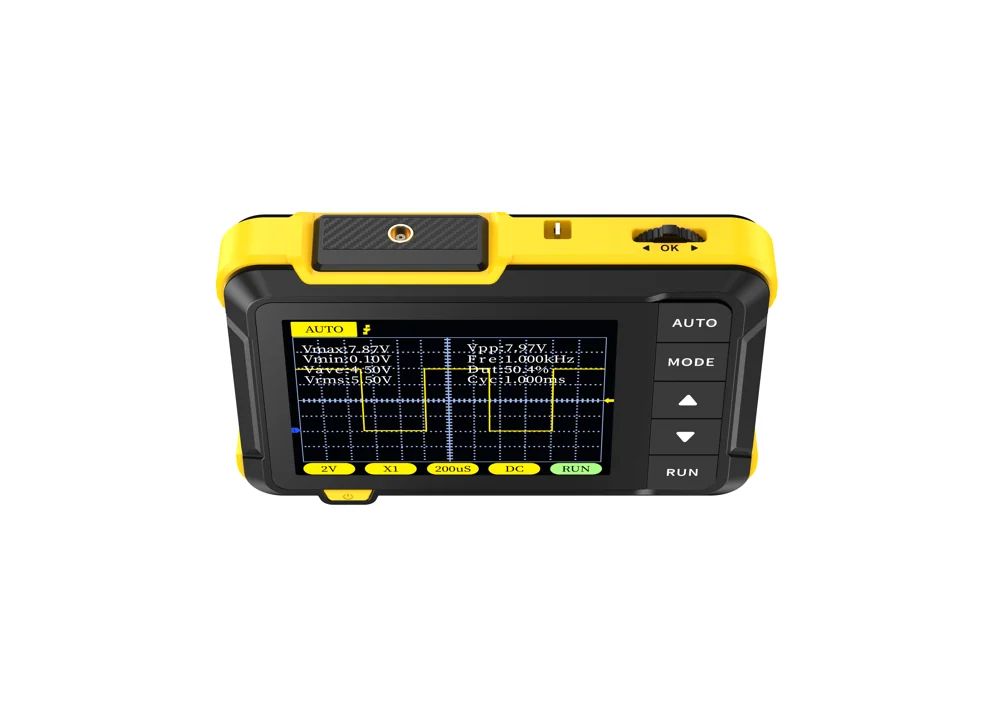

FNIRSI DSO-152 オシロスコープ
200 kHz帯域幅、最高2.5 MSa/sの単チャンネルオシロスコープ。低周波信号の基本的な波形確認に適した小型モデルです。
主な特長
- 200 kHz帯域幅、最高2.5 MSa/sの単チャンネルオシロスコープ。低周波信号の基本的な波形確認に適した小型モデルです。
- AUTO調整、オート・ノーマル・シングルトリガーと立ち上がり／立ち下がりの選択に対応。AC／DC結合を切り替えて波形を確認できます。
- 測定を停止して波形を確認できるため、電子回路の学習や低電圧信号の動作確認に使用できます。測定対象に合う帯域幅とプローブが必要です。
- 1 kHz・デューティ比50%の校正用方形波出力を備えます。DSO-153／DSO-510の可変波形発生器とは機能が異なります。
- 2.8インチ320 × 240画面と1000 mAh電池を搭載。説明書は中国語・英語・ロシア語・ポルトガル語です。
関連資料
製品仕様
| 型番 | DSO-152 |
|---|---|
| 構成 | DSO-152 Std.／DSO-152 Plus |
| 帯域幅 | 200 kHz |
| 最高サンプリングレート | 2.5 MSa/s |
| 画面 | 2.8インチ |
| 内蔵電池 | 1000 mAh |
| 時間軸 | 10 μs/div–50 s/div |
| 校正信号 | 1 kHz / 50% |
| 充電入力 | USB-C 5 V / 1 A |
| 外形寸法 | 99 × 68.3 × 19.5 mm |
| 質量 | 100 g |
ご使用上の注意
- プローブ側の1X／10Xと本体の倍率設定を一致させてください。帯域幅・サンプリングレート・入力上限はそれぞれ異なる仕様です。
- 説明書の入力上限は条件付きの値です。プローブ・接続方法・測定対象の定格を確認し、数値だけを根拠に商用電源や高電圧を測定しないでください。
- 充電中の測定は避け、信号源・USB接続・測定端子の接地関係を確認してください。端子やプローブ金属部に触れないでください。
- ソフトウェア・ファームウェアは型番と本体の版、対応OSを確認してメーカー資料ページから取得してください。保証と同梱品は購入時の案内をご確認ください。
- Std.／Plusの付属品は異なります。希望する構成と同梱プローブをご注文前に確認してください。
