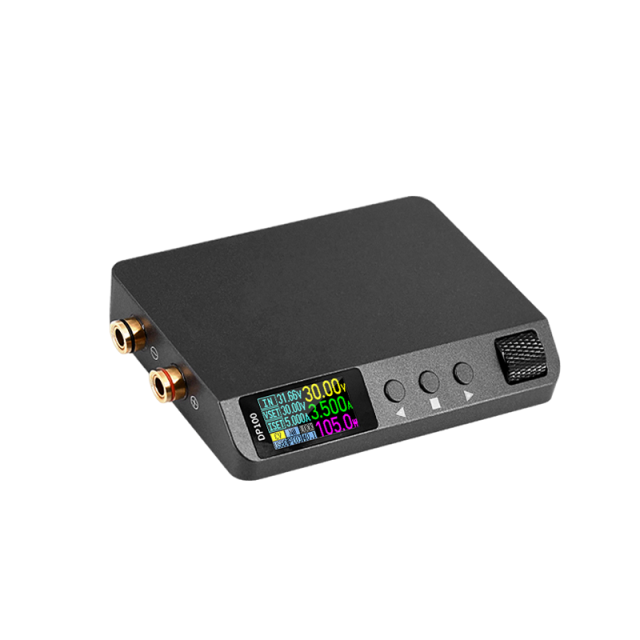

ALIENTEK · DIGITAL POWER SUPPLY

DP100 サポート

日本語取扱説明書、基本仕様と安全上の注意をご確認いただけます。

メーカー英文説明書V1.3をもとに泰宕商事株式会社が翻訳・編集した日本語参考訳です。

ご使用前にご確認ください

入力：通常はDC 5～32 VのType-C電源を使用してください。4.8 V未満では低電圧保護が働き、36 V超は故障のおそれがあります。

降圧方式：入力電圧より高い電圧は出力できません。主出力の最大100 Wは、30 Vと5 Aを同時に最大出力できるという意味ではありません。

端子：USB-A端子の負極はGNDですが、バナナ出力の負極はGNDではありません。両者を短絡しないでください。

電池の充電：出力側に逆流防止モジュールを追加することを強く推奨します。

操作方法とその他の注意事項は日本語取扱説明書をご覧ください。

型番	DP100
入力	Type-C、DC 5.0～32 V／100 mA～5 A。PD/QC対応電源を使用できます。
主出力	4.0 mmバナナ端子、0～30 V／0～5 A／最大100 W
設定分解能	電圧10 mV／電流1 mA
USB-A	ホスト時は5 V／1 A出力。スレーブ時はPC通信・ファームウェア更新用。
画面	0.96インチ IPS／160 × 80
寸法・質量	100.4 × 62.2 × 17.2 mm／約95 g

詳細な精度、保護設定、操作手順と使用条件は日本語取扱説明書をご覧ください。
