FNIRSI

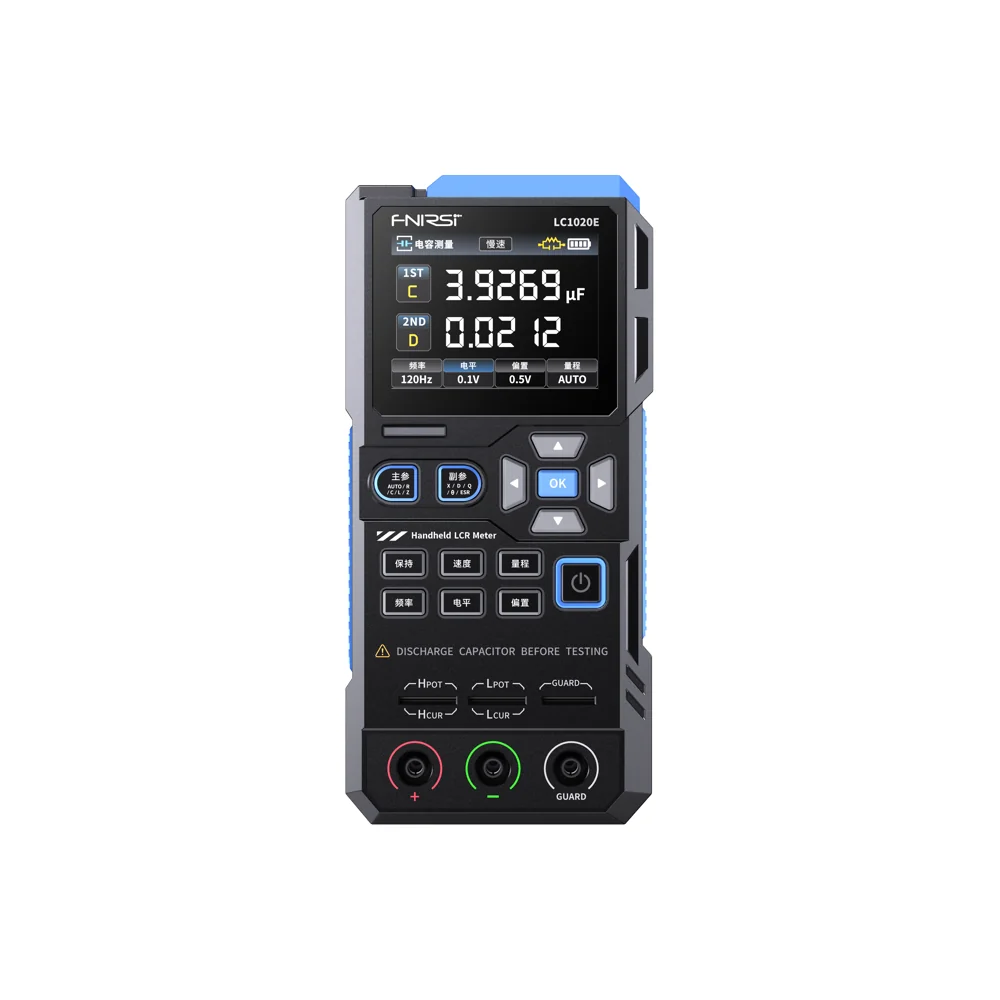

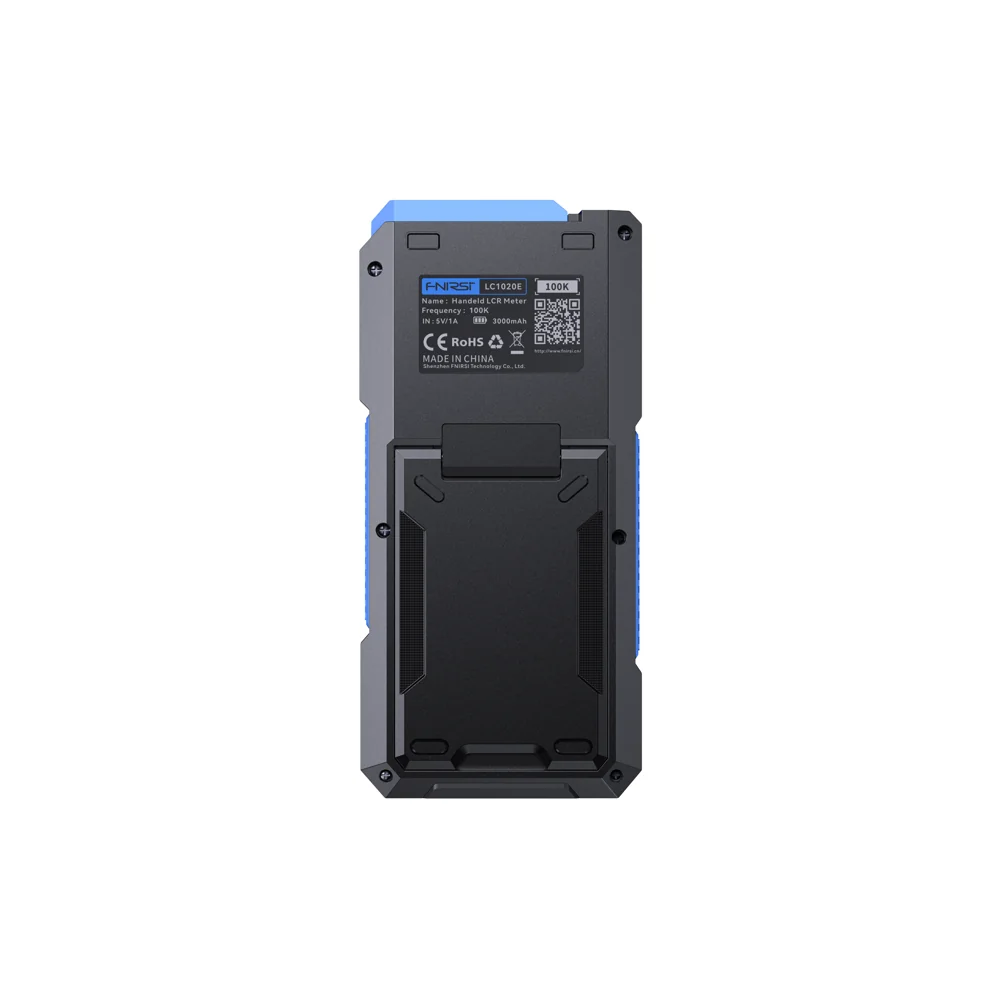

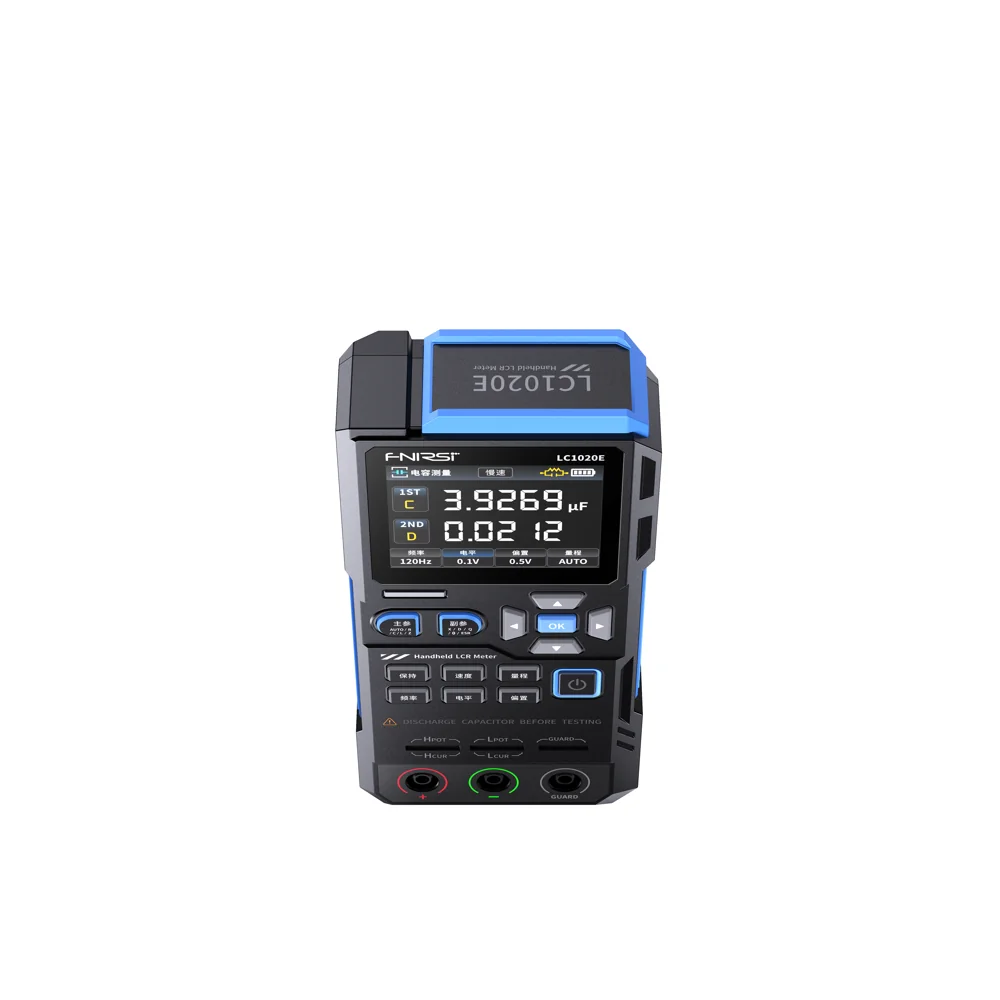

FNIRSI LC1020E ハンドヘルドLCRメーター
携帯型LCRメーターでL・C・R・Zを測定し、X・D・Q・θ・ESRなどの補助パラメーターを表示できます。
主な特長
- 携帯型LCRメーターでL・C・R・Zを測定し、X・D・Q・θ・ESRなどの補助パラメーターを表示できます。
- 100 Hz・120 Hz・1 kHz・10 kHz・100 kHzの5周波数、0.1・0.3・0.6 Vの信号と0／0.5 Vの内部バイアスを設定できます。
- 3端子と5端子のテスト部を備え、オープン／ショート補正、直列／並列等価回路の選択に対応します。
- 基準値と許容差による部品選別、HOLD、良品・不良品数の記録とUSB仮想シリアル接続に対応。2.8インチTFT画面で操作します。
関連資料
製品仕様
| 型番 | LC1020E |
|---|---|
| インダクタンス測定範囲 | 0–100 H |
| 静電容量測定範囲 | 0–100 mF |
| 抵抗測定範囲 | 0–10 MΩ |
| 測定周波数 | 100 / 120 Hz / 1 / 10 / 100 kHz |
| テスト信号レベル | 0.1 / 0.3 / 0.6 Vrms |
| 内部バイアス | 0 / 0.5 V |
| 出力インピーダンス | 100 Ω |
| ディスプレイ | 2.8″ TFT |
| インターフェース | USB-C |
基本構成・同梱品

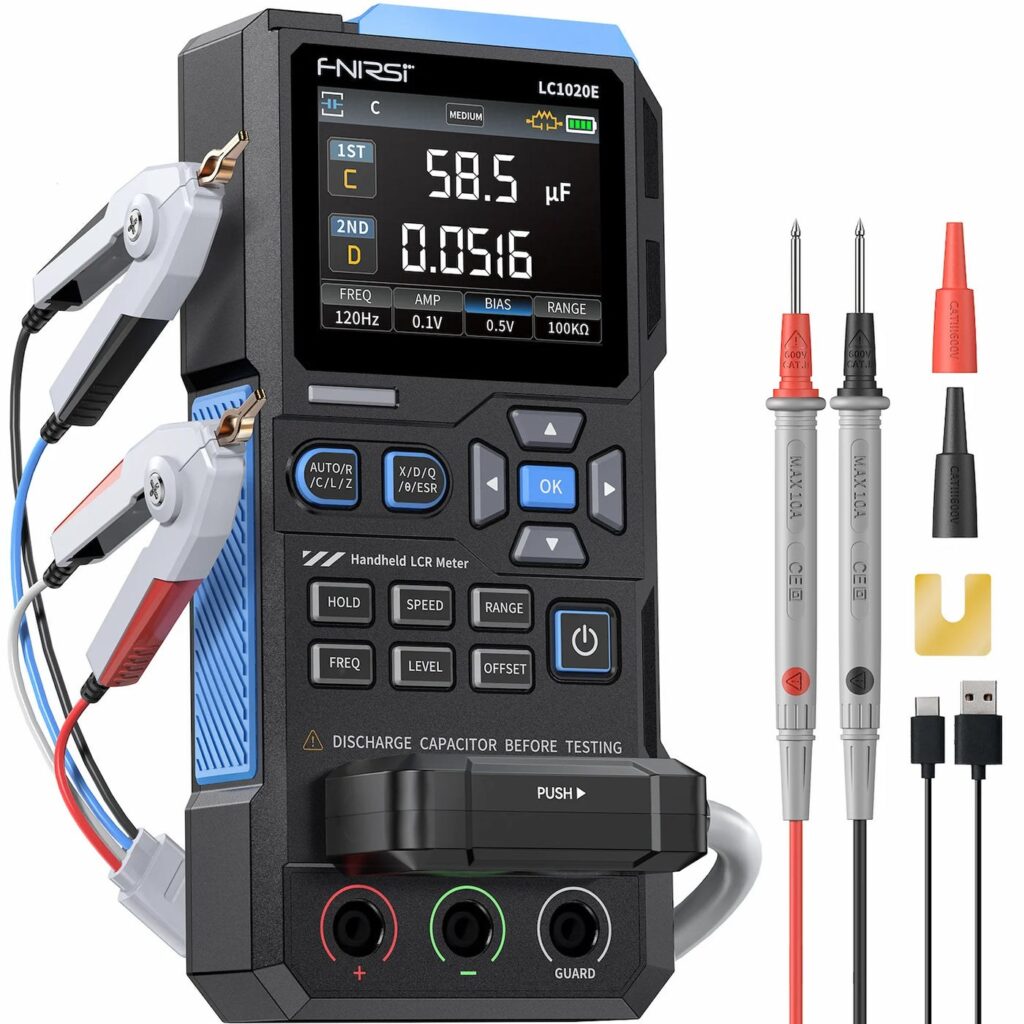

- 本体、データケーブル、ショートプレート、ケルビンクリップ、赤黒テストリード、取扱説明書
ご使用上の注意
- コンデンサーとインダクターは測定前に放電してください。LCR・抵抗・容量・導通モードで通電した回路を測定しないでください。
- 測定値と精度は周波数、レンジ、テスト信号と接触状態で変わります。全レンジで同じ精度ではありません。対象部品に合う条件を取扱説明書で確認してください。
- 基板上の部品は周辺回路の影響を受けます。必要に応じて部品を取り外して測定し、自動判別は参考情報として扱ってください。
- ファームウェアは型番・版に対応するメーカー資料をご利用ください。取扱説明書は中国語・英語です。付属品と保証は購入時の案内をご確認ください。
- 精度表の条件は20±2 ℃、湿度80 %RH未満、30分以上の予熱です。測定前に使用する治具でオープン／ショート補正を行ってください。
