FNIRSI

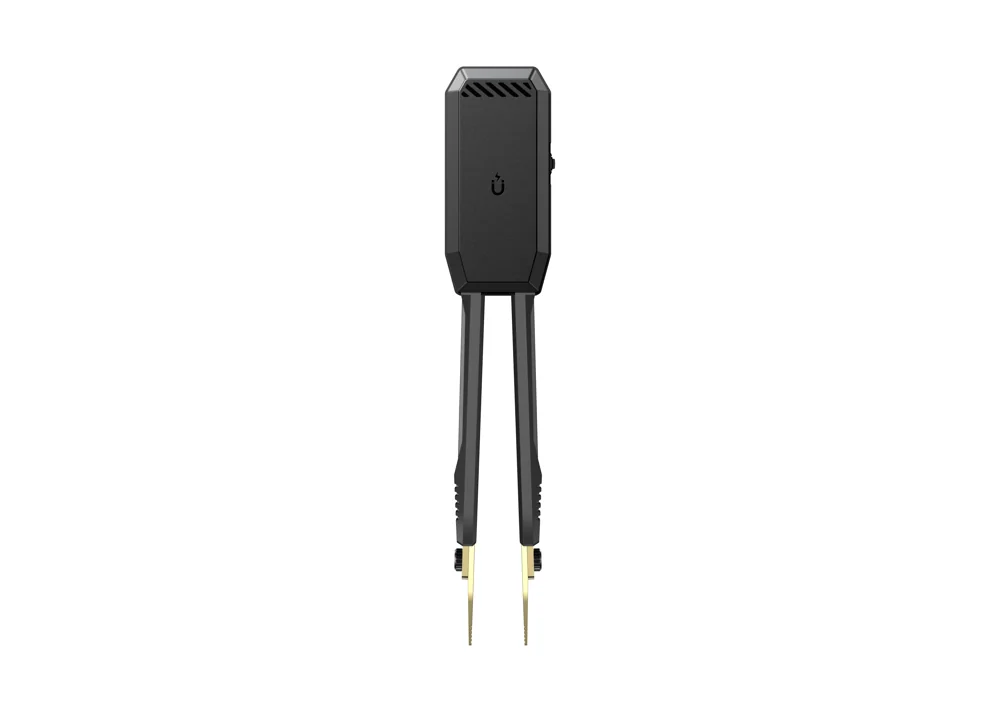

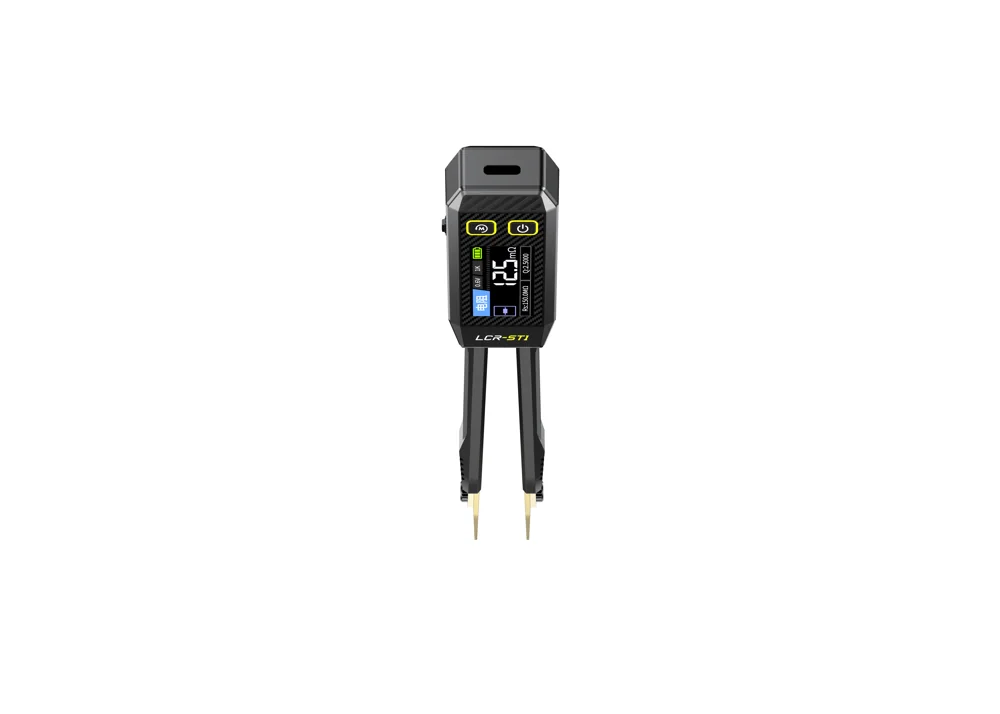

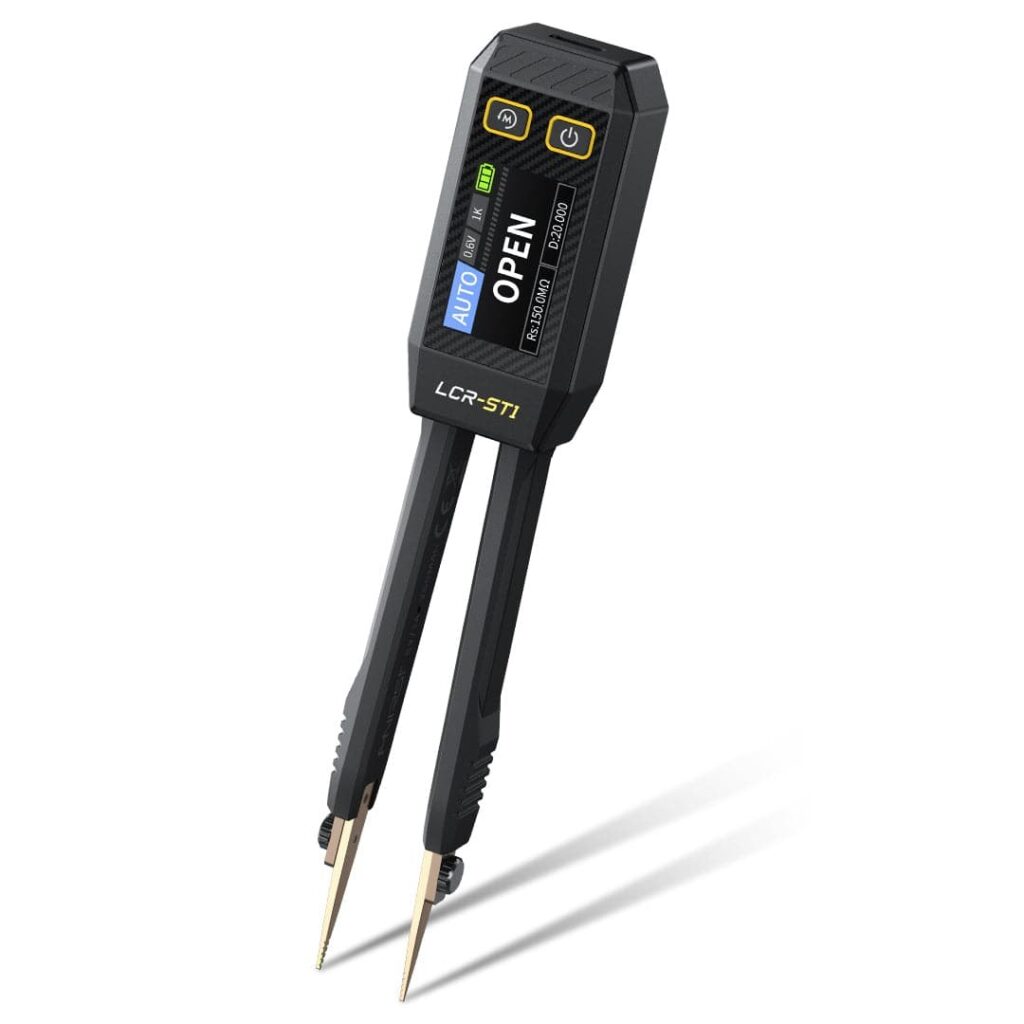

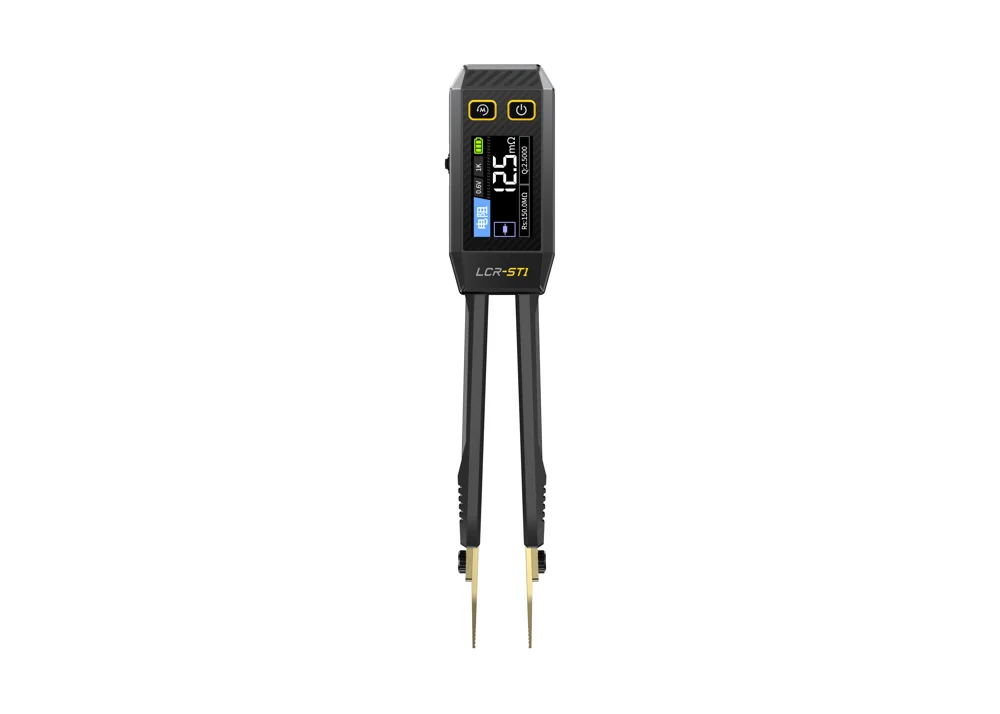

FNIRSI LCR-ST1 LCRブリッジピンセット
ピンセット形状で小型部品の抵抗・容量・インダクタンスを測定。自動判別と手動測定モードを切り替えられます。
主な特長
- ピンセット形状で小型部品の抵抗・容量・インダクタンスを測定。自動判別と手動測定モードを切り替えられます。
- 100 Hz・1 kHz・10 kHzの3周波数と0.3／0.6 Vのテスト信号を選択できます。
- HOLD、ショート補正、二極管・導通テストに対応。HOLD時の測定記録はUSB接続で取り出せます。
- 1.14インチカラー画面、250 mAh電池、USB-C 5 V／1 A充電。本体表示は中国語・英語です。
関連資料
製品仕様
| 型番 | LCR-ST1 |
|---|---|
| 静電容量測定範囲 | 1 pF–22 mF |
| インダクタンス測定範囲 | 1 μH–10 H |
| 抵抗測定範囲 | 10 mΩ–10 MΩ |
| 測定周波数 | 100 Hz / 1 kHz / 10 kHz |
| テスト信号レベル | 0.3 / 0.6 Vrms |
| ディスプレイ | 1.14″ |
| 内蔵バッテリー容量 | 250 mAh |
| 外形寸法 | 28 × 19 × 150 mm |
| 質量 | 41 g |
ご使用上の注意
- コンデンサーとインダクターは測定前に放電してください。LCR・抵抗・容量・導通モードで通電した回路を測定しないでください。
- 測定値と精度は周波数、レンジ、テスト信号と接触状態で変わります。全レンジで同じ精度ではありません。対象部品に合う条件を取扱説明書で確認してください。
- 基板上の部品は周辺回路の影響を受けます。必要に応じて部品を取り外して測定し、自動判別は参考情報として扱ってください。
- ファームウェアは型番・版に対応するメーカー資料をご利用ください。取扱説明書は中国語・英語です。付属品と保証は購入時の案内をご確認ください。
