FNIRSI

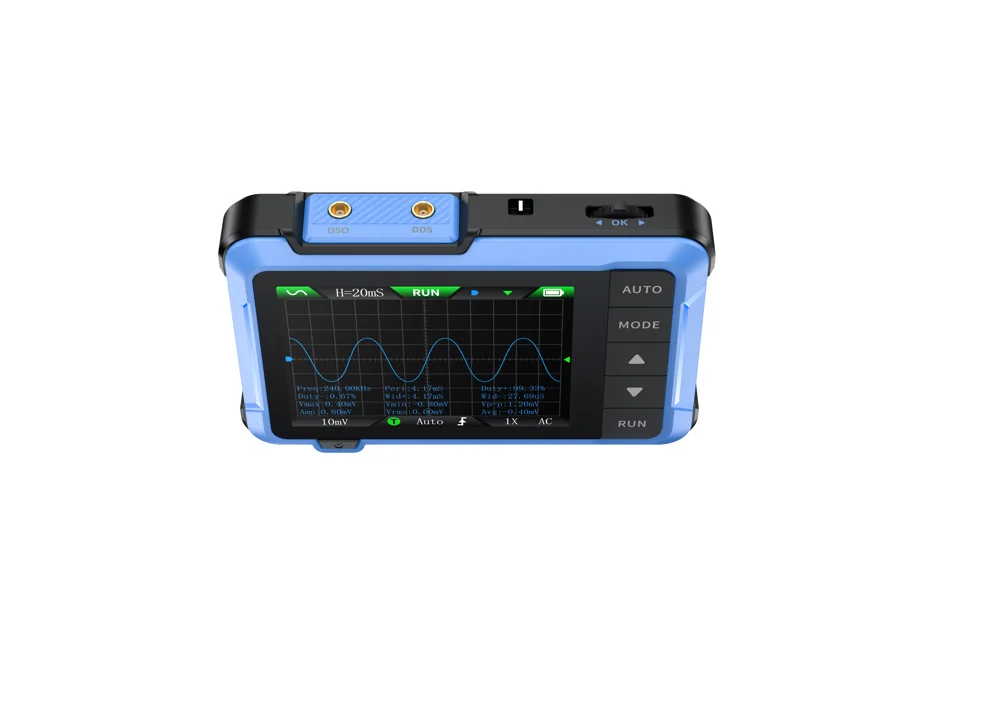

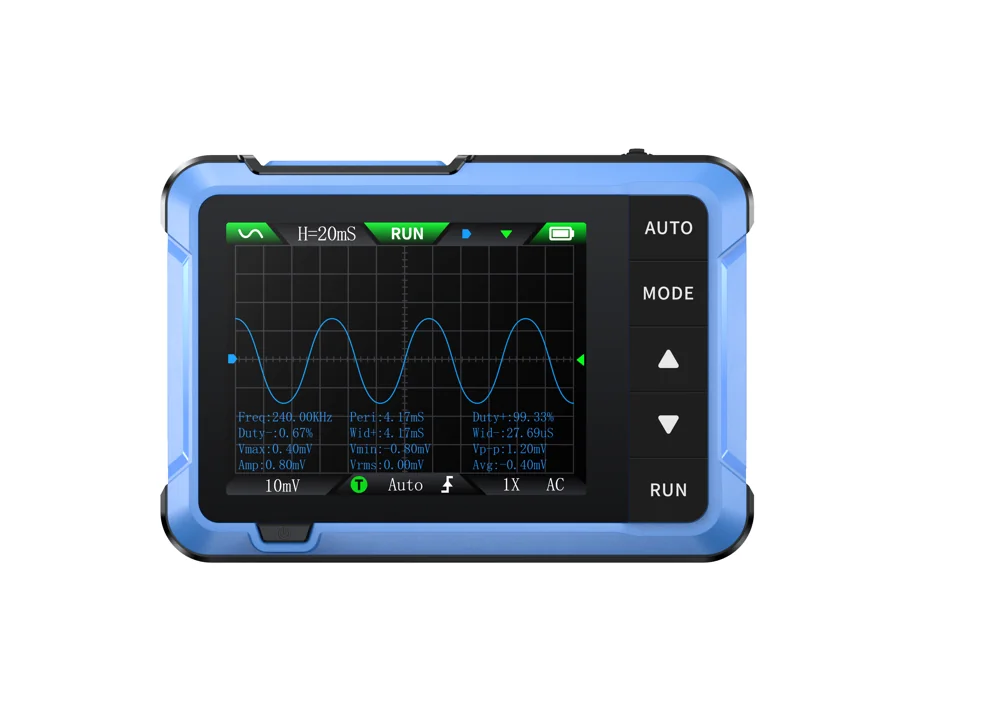

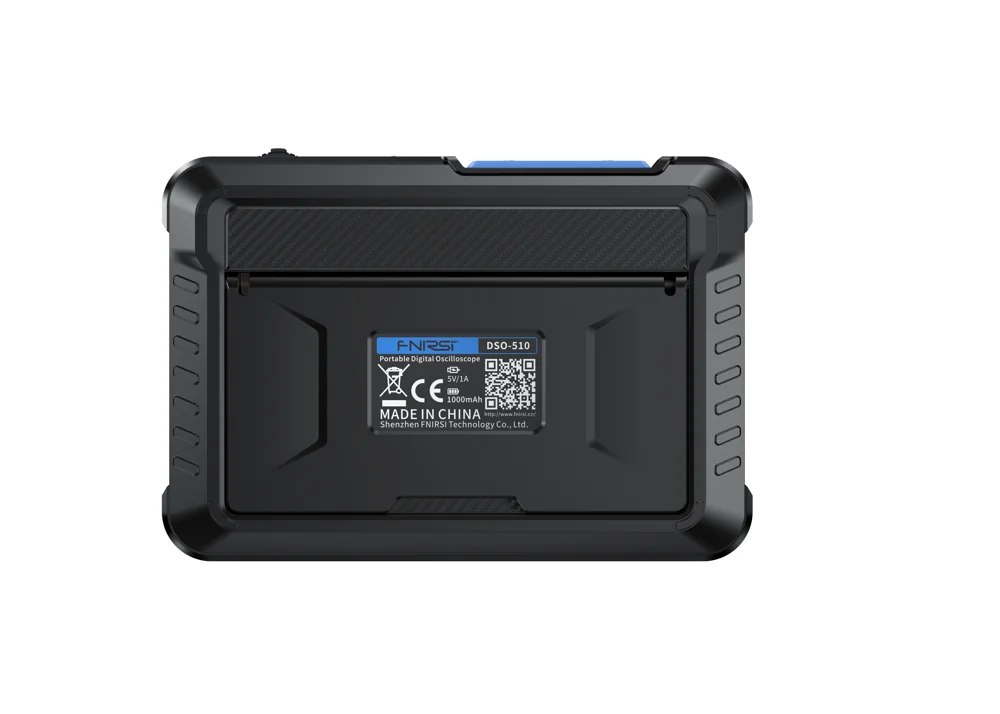

FNIRSI DSO-510 オシロスコープ
10 MHz帯域幅、最高48 MSa/sの携帯型オシロスコープ。2.8インチ画面で波形と周波数・電圧などの測定値を確認します。
主な特長
- 10 MHz帯域幅、最高48 MSa/sの携帯型オシロスコープ。2.8インチ画面で波形と周波数・電圧などの測定値を確認します。
- 最大50 kHzの信号発生器を内蔵。14種類の波形と0.1〜3.0 Vの出力振幅を選択できます。
- AUTO調整、オート・ノーマル・シングルトリガーと立ち上がり／立ち下がりの選択に対応。AC／DC結合を切り替えて波形を確認できます。
- 測定を停止して波形を確認できるため、電子回路の学習や低電圧信号の動作確認に使用できます。測定対象に合う帯域幅とプローブが必要です。
- 残光表示と波形画像の保存・確認に対応。1000 mAh電池とUSB-C充電を備え、本体の表示言語は中国語・英語です。
関連資料
製品仕様
| 型番 | DSO-510 |
|---|---|
| 帯域幅 | 10 MHz |
| 最高サンプリングレート | 48 MSa/s |
| 信号発生器 | 最大50 kHz |
| 画面 | 2.8インチ |
| 内蔵電池 | 1000 mAh |
| 時間軸 | 50 ns/div–20 s/div |
| 信号出力振幅 | 0.1–3.0 V |
| 充電入力 | USB-C 5 V / 1 A |
| 外形寸法 | 99 × 68.3 × 19.5 mm |
| 質量 | 104 g |
ご使用上の注意
- プローブ側の1X／10Xと本体の倍率設定を一致させてください。帯域幅・サンプリングレート・入力上限はそれぞれ異なる仕様です。
- 説明書の入力上限は条件付きの値です。プローブ・接続方法・測定対象の定格を確認し、数値だけを根拠に商用電源や高電圧を測定しないでください。
- 充電中の測定は避け、信号源・USB接続・測定端子の接地関係を確認してください。端子やプローブ金属部に触れないでください。
- ソフトウェア・ファームウェアは型番と本体の版、対応OSを確認してメーカー資料ページから取得してください。保証と同梱品は購入時の案内をご確認ください。
